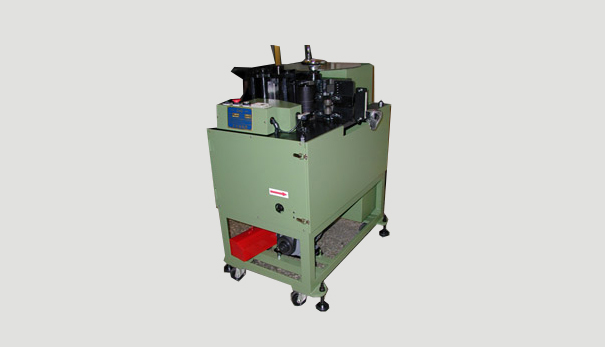

Máy chèn giấy cách điện thực hiện việc nạp giấy cách điện từ cuộn, gấp & cắt theo chiều dài đặt trước, phù hợp với hình dạng của rãnh stato, chèn vào rãnh và sau đó xoay stator đến các rãnh tiếp theo. Thao tác trên được lặp lại theo chu kỳ cho đến khi giấy cách điện được chèn vào tất cả các khe.
Máy thực hiện công đoạn hoàn toàn tự động, điều duy nhất người vận hành phải làm là thiết đặt hoặc lấy stator từ Jig và nhấn nút để bắt đầu quá trình chèn.
Máy có cấu trúc chắc chắn và được thiết kế nhỏ gọn, tăng độ tin cậy và dễ dàng bố trí vào dây chuyền sản xuất.
| STATOR OUTSIDE DIA | 180 mm Max. |
| STATOR STACK HEIGHT | 10 - 60 mm |
| NUMBER OF SLOTS | 4 - 36 Slots |
| INSULATION FILM THICKNESS |
0.125 - 0.25 mm
|
| INSERTING SPEED | 0.5 Sec./Slot |
| POWER SUPPLY |
AC 220V/380V , 3 PHASE 50/60HZ
|
| DRIVER MOTOR |
AC 1/2HP Motor<
|
| DIMENSION |
76(L) * 66(W) * 107(H) cm
|
| WEIGHT | 230Kgs |
