| Kiểu | Series | Tác động |
Kích thước nòng (mm) |
|---|---|---|---|
| Tiêu chuẩn |
CQ2-Z | Hai tác động, một trục |
12，16，20，25，32，40，50，63，80，100 |
| Tiêu chuẩn | CQ2W-Z | Hai tác động, hai trục | 12，16，20，25，32，40，50，63，80，100 |
| Tiêu chuẩn | CQ2-Z | Một tác động(lò xo hồi/kéo dài) | 12，16，20，25，32，40，50 |
| Kích thước nòng lớn |
CQ2-Z | Hai tác động, một trục | 125，140，160，180，200 |
| Hành trình dài | CQ2W-Z | Hai tác động, hai trục | 125，140，160，180，200 |

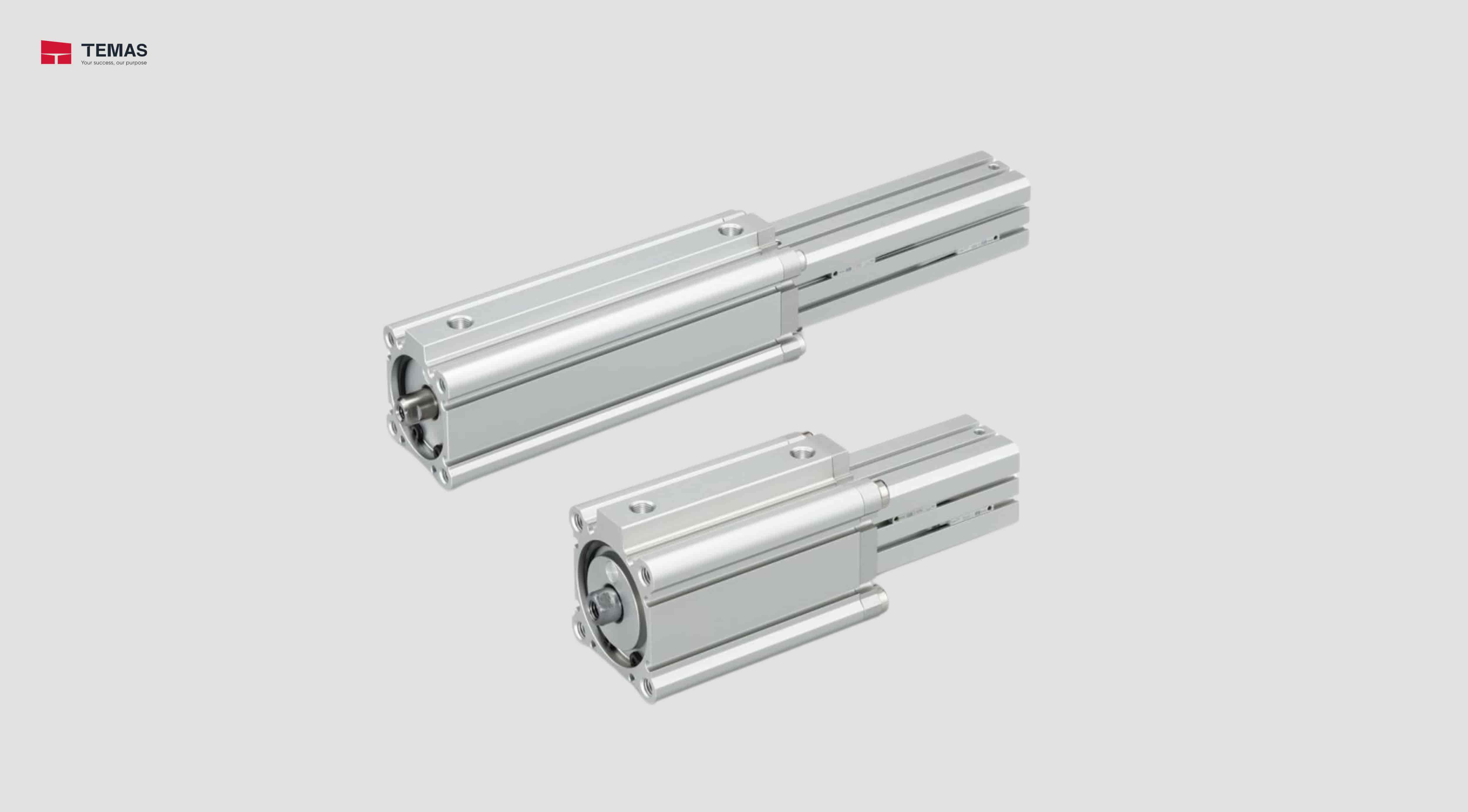

| Hành trình dài | CQ2-Z | Hai tác động, một trục | 32，40，50，63，80，100 |
| Trục không xoay |
CQ2K-Z | Hai tác động, một trục | 12，16，20，25，32，40，50，63 |
| Trục không xoay | CQ2KW-Z | Hai tác động, hai trục | 12，16，20，25，32，40，50，63 |
| Chống nước |
CQ2-R/V | Hai tác động, một trục | 20，25，32，40，50，63，80，100 |
| Chống nước | CQ2W-R/V | Hai tác động, hai trục | 40，50，63，80，100 |
| Ống dọc (Ống phổ thông) | CQP2 | Hai tác động, một trục | 12，16，20，25，32，40，50，63，80，100 |
| Ống dọc (Ống phổ thông) | CQP2 | Một tác động (lò xo hồi/kéo dài) |
12，16，20，25，32，40，50 |
| Anti-lateral load | CQ2□S-Z | Hai tác động, một trục | 32，40，50，63，80，100 |
| Có khóa đầu thanh | CBQ2 | Hai tác động, một trục | 20，25，32，40，50，63，80，100 |
| CQ2, CDQ2 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Kích thước nòng (mm) | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | |
| Tác động | Hai tác động, một trục | ||||||||||
| Lưu chất |
Khí nén | ||||||||||
| Áp suất phá hủy | 1.5 MPa | ||||||||||
| Áp suất hoạt động tối đa | 1.0 MPa | ||||||||||
| Áp suất hoạt động tối thiểu | 0.07 MPa | 0.05 MPa | |||||||||
| Nhiệt độ môi trường và lưu chất |
Không có công tắc nam châm tự động: –10 đến 70°C (Không đóng băng) Có công tắc nam châm tự động: –10 đến 60°C(Không đóng băng) |
||||||||||
| Bôi trơn | Không yêu cầu (Non-lube) | ||||||||||
| Tốc độ pít tông | 50 đến 500 mm/s | ||||||||||
| Gá đặt | Không có hoặc có với gá cao su |
||||||||||
| Động năng cho phép [J] | Không có gá |
0.022 | 0.038 | 0.055 | 0.09 | 0.15 | 0.26 | 0.46 | 0.77 | 1.36 | 2.27 |
| Gá cao su |
0.043 | 0.075 | 0.11 | 0.18 | 0.29 | 0.52 | 0.91 | 1.54 | 2.71 | 4.54 | |
| Dung sai hành trình |
+1.0 | ||||||||||
