| Kiểu | Series | Tác động |
Kích thước (mm) |
|---|---|---|---|
| Tiêu chuẩn | CQS | Hai tác động, một trục | 12，16，20，25 |
| Tiêu chuẩn | CQS | Một tác động (Lò xo hồi/kéo dài) | 12，16，20，25 |
| Tiêu chuẩn | CQSW | Hai tác động, hai trục | 12，16，20，25 |
| Trục không xoay | CQSK | Hai tác động, một trục | 12，16，20，25 |
| Trục không xoay | CQSKW | Hai tác động, hai trục | 12，16，20，25 |
| Chống tải ngang | CQS□S | Hai tác động, một trục | 12，16，20，25 |

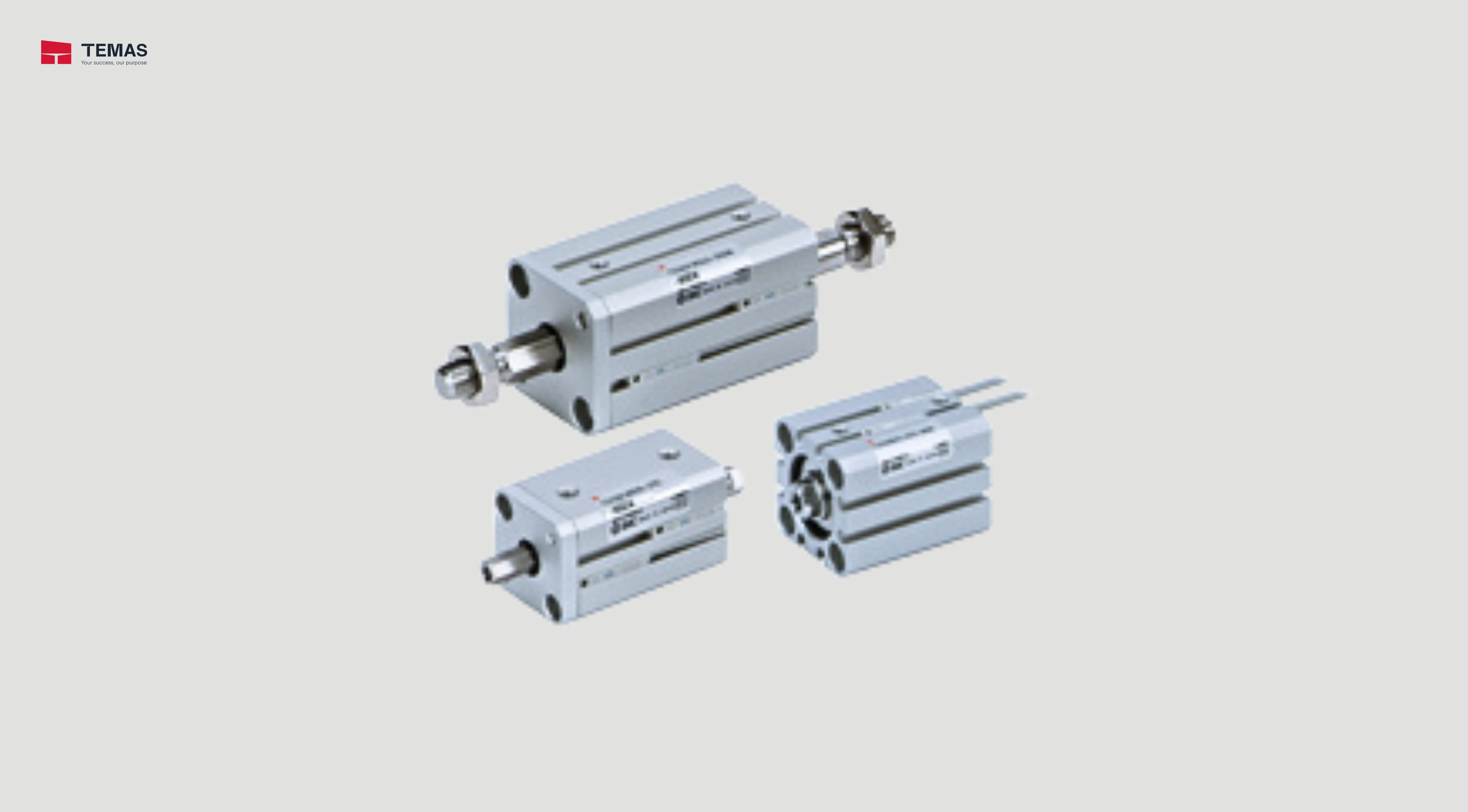

| CQS, CDQS | |||||
|---|---|---|---|---|---|
| Kích thước nòng (mm) | 12 | 16 | 20 | 25 | |
| Tác động |
Hai tác động, một trục | ||||
| Lưu chất |
Khí nén | ||||
| Bôi trơn |
Không yêu cầu (Non-lube) | ||||
| Áp suất phá hủy | 1.5 MPa | ||||
| Áp suất hoạt động tối đa | 1.0 MPa | ||||
| Áp suất hoạt động tối thiểu | 0.07 MPa | 0.05 MPa | |||
| Nhiệt độ môi trường và lưu chất | Không có công tắc tự động: –10 đến 70°C (Không đóng băng) | ||||
| Có công tắc tự động: –10 đến 60°C (Không đóng băng) | |||||
| Gá đặt |
Không, Cao su | ||||
| Ren đầu thanh | Ren cái | ||||
| Dung sai hành trình | Tiêu chuẩn: +1.0, Dài +1.4 | ||||
| Tốc độ pít tông | 50 đến 500 mm/s | ||||
| Động năng cho phép (J) | Tiêu chuẩn | 0.022 | 0.038 | 0.055 | 0.09 |
| Có giảm chấn cao su |
0.043 | 0.075 | 0.11 | 0.18 | |
