| Phần Analog | |
| Điện áp kích thích | DC5V ± 5% Dòng điện đầu ra: trong vòng 90mA Loại Ratio metric (Có thể kết nối song song tối đa sáu ô tải 350Ω.) |
| Phạm vi đầu vào tín hiệu | -0,5 đến 3,0mV/V |
| Phạm vi điều chỉnh Zero | Điều chỉnh tự động bằng thao tác kỹ thuật số -0.2 to 2.0mV/V |
| Phạm vi điều chỉnh dải đo | Điều chỉnh tự động bằng thao tác kỹ thuật số 0.3 to 3.0mV/V |
| Độ nhạy đầu vào tối thiểu | 0,15μV / lần |
| Độ chính xác phi tuyến tính | Trong khoảng 0,01% / FS Độ trượt Zero: 0,025μV / ℃ RTI typ Độ trượt Gain: 1ppm / ℃ |
| Bộ chuyển đổi A/D | Bộ chuyển Tốc độ chuyển đổi: 300 lần / giây. Độ phân giải chuyển đổi: 24 bit (nhị phân) |
| Độ phân giải hiển thị tối thiểu | 1/10000 |
| Phần cài đặt | |
| Phương pháp cài đặt | Cài đặt được thực hiện bằng các phím màng. Ngoài ra, cài đặt có thể được thực hiện từ máy tính chủ thông qua giao diện RS-485. |
| Bộ nhớ của giá trị cài đặt | F-RAM (RAM không thay đổi) |
| Bảo vệ giá trị cài đặt | Phần mềm LOCK có thể được đặt từ tham số như “Giá trị đặt” và “Hiệu chuẩn” |
| Các mục cài đặt | Giới hạn trên / Giới hạn dưới / Gần Zero / Điểm đặt 1 / Điểm đặt 2 / Bù / Trên / Dưới / Cuối cùng / Thời gian ức chế so sánh / Thời gian phán đoán / Thời gian đầu ra hoàn thành / Chức năng cân 1 / Cài đặt bì / Hiển thị bì / Bộ lọc thông thấp kỹ thuật số / Bộ lọc trung bình chuyển động / Phát hiện chuyển động / Bám Zero (Chu kỳ) / Bám Zero (Phạm vi) / Tổng số lựa chọn so sánh / Tổng giới hạn (cao 4 chữ số) / Tổng giới hạn (dưới 5 chữ số) / Giới hạn đếm / Vô hiệu hóa phím / LOCK / Lựa chọn đầu vào / Lựa chọn đầu ra / Mật khẩu / Giá trị khối lượng cân bằng / Sức chứa / Độ chia tối thiểu / Giá trị quy định DZ / Lựa chọn hiển thị / Gia tốc trọng lực / Hiệu chuẩn Zero / hiệu chuẩn dải đo / Cài đặt RS-485 I/F / Loại giao tiếp / RS-485 ID / Thời gian trễ truyền |

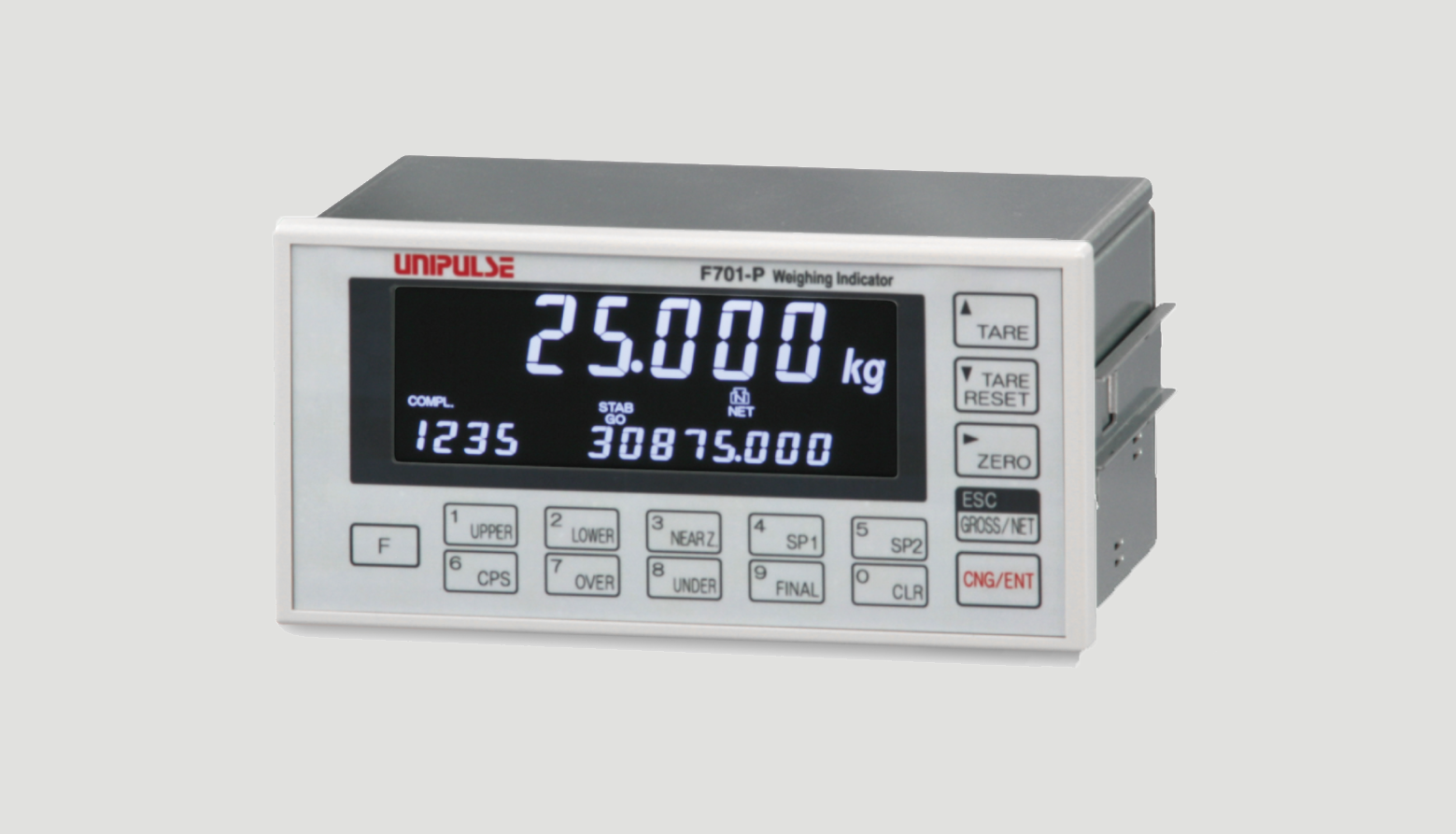

| Tín hiệu ngoại vi (Bạn có thể chỉ định loại PNP (Source) hoặc loại NPN (Sink) khi đặt hàng F701-P.) | |
| Tín hiệu đầu ra (4) | Chọn từ COMPL./ SP1 / SP2 / SP3 / HI / GO / LO / STAB / WEIGHT ERROR / TOTAL FINAL Tại tín hiệu ON, đầu ra transistor ON. * Điện áp bên ngoài phải được chuẩn bị riêng bởi khách hàng. |
| Tín hiệu đầu vào (4) | Chọn từ G / N / D / Z ON / TARE ON / TARE OFF / ACCUMULATION CLEAR / HOLD / JUDGE Tiếp xúc (rơle, công tắc, v.v.) hoặc không tiếp xúc (bóng bán dẫn, bộ thu mở, v.v.) có thể được kết nối. * Điện áp bên ngoài phải được chuẩn bị riêng bởi khách hàng. |
| Giao tiếp | 485: Giao tiếp truyền thông RS-485 (Chọn từ Modbus-RTU và định dạng gốc) |
| Phần hiển thị | |
| Hiển thị | Hiển thị chiều cao ký tự 18,5mm, Hiển thị số trên LCD (7 chữ số) Hiển thị phụ: 7.3mm chiều cao ký tự (14 chữ số) |
| Giá trị hiểu thị 5 chữ số | Dấu: hiển thị âm ở chữ số cao nhất |
| Giá trị tích lũy | 9 chữ số * Điều này có thể thay đổi “Đếm tích lũy” (4 chữ số), “Số cuối cùng (5 chữ số)” |
| Tần số hiển thị | Chọn từ 1, 2, 5, 10, 20 lần / giây. (Tốc độ hệ thống là 300 lần / giây.) |
| Dung lượng | 5 chữ số |
| Độ chia tối thiểu | Cài đặt cho phép trong phạm vi từ 1 đến 50 |
| Điểm thập phân | Chọn từ 0, 0,0, 0,00, 0,000 |
| Hiển thị | LOAD: Đầu vào qua bộ chuyển đổi A / D , OFL1: Vượt khối lượng tịnh, OFL2: Độ chia Capacity +9, OFL3: Vượt khối lượng tổng |
| Tâm điểm Zero | Điểm Zero thực hoặc tâm của mỗi giá trị được hiển thị. |
| Hiển thị trạng thái | COMPL./ SP3 / SP2 / SP1 / HI / GO / LO / ZT / NZ/ HOLD / ZALM / STAB / TARE / NET / GROSS / CZ |
| Đặc tính chung | |
| Nguồn điện áp | AC100 đến 240V (+ 10% -15%) (tích hợp nguồn công suất 50 / 60Hz) |
| Dòng khởi động | 1,5A, 0,7mSec: Điều kiện tải trung bình AC100V (khởi động lạnh ở nhiệt độ phòng) 2.5A, 0.7mSec: Điều kiện tải trung bình AC200V (khởi động lạnh ở nhiệt độ phòng) |
| Điều kiện hoạt động | Nhiệt độ -10℃ to +40℃, Lưu trữ -20℃ to +85℃ Độ ẩm từ 85% trở xuống (không ngưng tụ) |
| Kích thước | 192 (W) × 96 (H) × 102 (D) mm (Không bao gồm các phần gờ) |
| Kích thước cắt của bảng điều khiển | 186 (+ 2-0) (W) × 92 (+ 1-0) (H) mm * Độ dày của bảng cài đặt: 2.0 đến 3.2mm |
| Khối lượng | xấp xỉ. 1,3kg |
