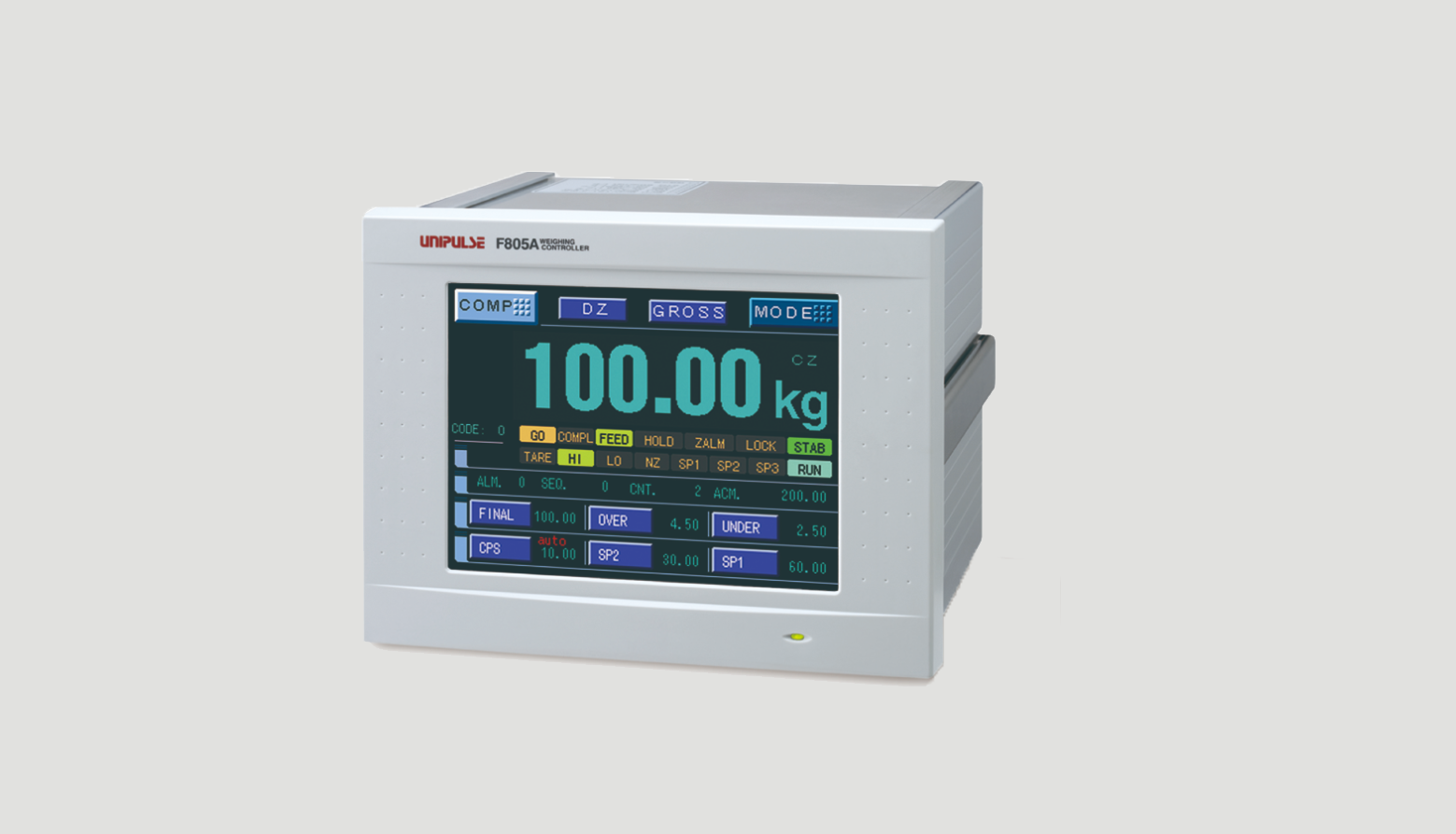

| Phần Analog | |
| Điện áp kích thích | 10V hoặc 5V DC ± 5% (điều chỉnh kỹ thuật số), Dòng điện đầu ra; trong phạm vi 120mA, loại cảm biến từ xa (có thể kết nối song song tối đa 4 loadcell ở 350Ω .) |
| Phạm vi điều chỉnh Zero | 0 đến khoảng. 2mV / V (điều chỉnh kỹ thuật số) |
| Phạm vi điều chỉnh Gain | 0.3 đến 2.0mV / V (điều chỉnh kỹ thuật số) |
| Độ nhạy ngõ vào tối thiểu | 0,3μV / lần đếm (Phù hợp tỷ lệ phân chia 1/4 ),0,075μV / lần đếm (không phù hợp tỷ lệ phân chia 1/4) |
| Độ chính xác | Phi tuyến tính: trong khoảng 0,01% / FS (Loại: 0,005% / FS ở nhiệt độ phòng)Zero drift: within 0.1μV/°C RTI (Typ: 0.08μV/°C)Gain drift: within 15 ppm/°C (Typ: 5 ppm/°C)Noise: within 0.1μVp-p RTI (0.1 to 10 Hz) |
| Bộ lọc | Bộ lọc thông thấp Bessel (-12dB / oct.)Có thể lựa chọn từ 2, 4, 6, 8 Hz |
| Tốc độ chuyển đổi A/D | 1000 lần / giây (có thể chuyển đổi thành 200 lần / giây.)Độ phân giải: 16 bit (nhị phân) |
| Hiển thị độ phân giải tối thiểu | 1/10000 (phù hợp phân chia tỷ lệ 1/4), 1/40000 (không phù hợp phân chia tỷ lệ 1/4) |
| Hiệu chuẩn thứ cấp | Phương pháp hiệu chuẩn đầu vào tương đương cho phép hiệu chuẩn bằng phím đơn giản cho giá trị định mức của cảm biến mà không cần đến tải thực tếTối thiểu độ phân giải hiệu chuẩn ở hiệu chuẩn thứ cấp (1/1000 ở nhiệt độ phòng) |
| Phần cài đặt | |
| Phương pháp cài đặt | – Cài đặt bằng thao tác bảng cảm ứng– Cũng có thể cài đặt từ máy tính chủ qua RS-232C(Tùy thuộc vào điều kiện sử dụng và môi trường lưu trữ, nhưng bộ nhớ có thể được giữ trong khoảng 7 năm trở lên.) |
| Cài đặt bảo vệ giá trị | Thao tác cài đặt có thể bị khóa để ngăn sửa đổi trái phép các giá trị mặc định và hiệu chuẩn do nhầm lẫn (LOCK) |
| Phần I/O | |
| Đầu ra tín hiệu ngoại vi | -Logic: Đầu ra Open collector của Transitor (Emitter = COM terminal); Đầu ra là LO khi trasitor được BẬT.– Gần Zero, SP1, SP2, SP3, Thiếu, đi, dư, comp, xả, Giới hạn dưới, Giới hạn trên, ổn định, báo khối lượng, lỗi, lỗi final, chạy hoặc tổng giới hạn Đầu vào tín hiệu ngoại vi |
| Đầu vào tín hiệu ngoại vi | – Đầu vào ON khi được ngắn mạch đến đầu cuối COM bằng tiếp điểm (công tắc rơle, v.v.) hoặc không tiếp xúc ( transitor, open collector, v.v.).– Thay đổi khối lượng Tổng / Tịnh, Trả về zero, Tắt trừ Bì, Xóa Trừ Bì, Giữ hoặc chuẩn đoán, Thay đổi cấp / xả, Lệnh tích lũy, Xóa tích lũy, Bắt đầu, Dừng, Lệnh Xả, Chỉ định mã số, Lệnh buộc xả, Mở cổng xả , Đóng cổng xả, chọn mã số, vẽ biểu đồ |
| Ngõ vào chọn mã cân | BCD gồm 2 chữ số (00 đến 99), 100 mã |
| Giao diện | – SIF: Giao tiếp nối tiếp loại 2 dây (tiêu chuẩn): Giao tiếp để liên kết với máy in Unipulse hoặc hiển thị ngoại vi– SI2: Giao tiếp nối tiếp hai chiều loại 2 dây (tiêu chuẩn): Giao tiếp để liên kết với các thiết bị ngoại vi như máy in hoặc màn hình– 232: Giao tiếp truyền thông RS-232C (tiêu chuẩn): Ghi (thay đổi) / đọc dữ liệu khối lượng, các trạng thái khác nhau và cài đặt giá trị thông qua các lệnh từ máy tính chủ– BCO: Giao tiếp đầu ra dữ liệu song song BCD (Tùy chọn): Giao tiếp song song để truyền dữ liệu khối lượng đến các thiết bị ngoại vi khác nhau– BCI: Giao tiếp nhập dữ liệu song song BCD (Tùy chọn): Giao diện song song để nhận các giá trị cài đặt khác nhau từ đơn vị bên ngoài– 485: Giao tiếp truyền thông RS-485 (Tùy chọn): Cho phép giao tiếp đường dài hơn RS-232C. Số ID được đặt và nhiều bộ F805AT có thể kết nối song song– Giao tiếp chuyển đổi DAC: D / A (Tùy chọn): Giao tiếp chuyển đổi dữ liệu khối lượng thành tín hiệu dòng và xuất ra– CCL: Giao diện CC-Link (Tùy chọn): Giao diện để liên kết F805AT với mạng, chẳng hạn như trình phân tích mục đích chung của MITSUBISHI– ODN: Giao diện DeviceNet (Tùy chọn): Giao diện để liên kết F805AT với DeviceNet, chẳng hạn như OMRON CompoBus / D |
| Phần hiển thị | |
| Màn hình hiển thị | LCD màu TFT (Vùng hiển thị 116,8 (W) x 88,0 (H) [mm], 320 x 240 chấm |
| Giá trị khối lượng hiển thị | 5 chữ số, Dấu trừ trên chữ số có nghĩa nhất |
| Đơn vị | Có thể chọn từ t, kg, g, N, lb, none |
| Điểm thập phân | Có thể chọn 0, 0.0, 0.00, 0.000 |
| Hiển thị tốc độ cập nhật | Có thể chọn từ 3, 6, 13, 25 lần / giây (tỷ lệ chuyển đổi A / D là cố định.) |
| Định mức cân | 5 chữ số (tối đa 99999) |
| Mục hiển thị | LOAD: Ngõ vào vượt quá bộ chuyển đổi A / D, OFL1: khối lượng tịnh> Giá trị cài đặt Tịnh (cài đặt 5 chữ số), OFL2: Tổng khối lượng> Khối lượng định mức +9 tỷ lệ phân chia, OFL3: Tổng khối lượng> Tổng giá trị cài đặt (5- chữ số) |
| Tâm Zero | Điểm 0 thực (tỷ lệ 0 ± 1/4) hoặc chính giữa của mỗi giá trị được hiển thị |
| Hiển thị trạng thái | LOCK, GIỮ, ZALM, STAB, TARE, CHẠY, HI, LO, NZ, SP1, SP2, SP3, QUÁ, Go, Thiếu, COMPL, DCHG |
| Đặt giá trị hiển thị/th> | ODE, FINAL, OVER, UNDER, BEFORE FINAL, FF |
| Hiển thị tích lũy | Thời gian tích lũy (4 chữ số), Giá trị tích lũy (9 chữ số) |
| Số hiển thị | Số báo động (2 chữ số): Lỗi số trong điều khiển tuần tựSố tuần tự (3 chữ số): Số quy trình trong điều khiển tuần tự |
| Đặc tính chung | |
| Điện áp kích thích | 100 đến 240V AC (+ 10% -15%) (nguồn cấp có sẵn 50/60 Hz)12 đến 24 V DC (± 15%) (Vui lòng ghi rõ khi đặt hàng) |
| Công suất tiêu thụ | 20W |
| Dòng vào | 15A, 5msec: Điều kiện tải trung bình AC 100V (khởi động nguội ở nhiệt độ phòng)30A, 5msec: Điều kiện tải trung bình AC 200V (khởi động lạnh ở nhiệt độ phòng)10A, 0,5msec: Điều kiện tải trung bình 12V DC (khởi động nguội ở nhiệt độ phòng)35A, 0,4msec: Điều kiện tải trung bình 24 V DC (khởi động nguội ở nhiệt độ phòng) |
| Điều kiện hoạt động | Nhiệt độ: Nhiệt độ hoạt động từ -10 đến + 40 °C;Phạm vi nhiệt độ lưu trữ -20 đến + 60 °CĐộ ẩm: trong vòng 85% rh (không ngưng tụ) |
| Kích thước | 174 (W) × 135 (H) × 159 (D) mm (không bao gồm phần gờ) |
| Kích thước cắt của bảng điều khiển | 165W (+ 2-0) × 130H (+ 2-0) mm |
| Độ dày của bảng | 1.6 đến 3.2mm |
| Khối lượng | Xấp xỉ. 2,3kg |
| CE theo chỉ thị EMC EN61326-1 | Tiêu chuẩn an toàn EN61010-1, EN62311Safety standard EN61010-1, EN62311(Vui lòng ghi rõ yêu cầu đối với sản phẩm được chứng nhận CE khi đặt hàng)(Bộ nguồn DC không được chứng nhận cho CE Marking.) |
| Tùy chọn | |
| BCO | BCO Giao tiếp xuất dữ liệu song song BCD |
| BCI | BCI Giao tiếp nhập dữ liệu song song BCD |
| DAC | DAC Giao tiếp chuyển đổi D / A (đã cài đặt giao diện 2ch) |
| 485 | 485 Giao tiếp truyền thông RS-485* |
| ODN | ODN Giao tiếp DeviceNet* |
| CCL | CCL Giao tiếp CC-Link* |
| Số lượng cài đặt tùy chọn | Tối đa 4 tùy chọn và 1 giao diện giao tiếp nối tiếp khả dụng. (Với *, chỉ có 1 tùy chọn khả dụng.) |
