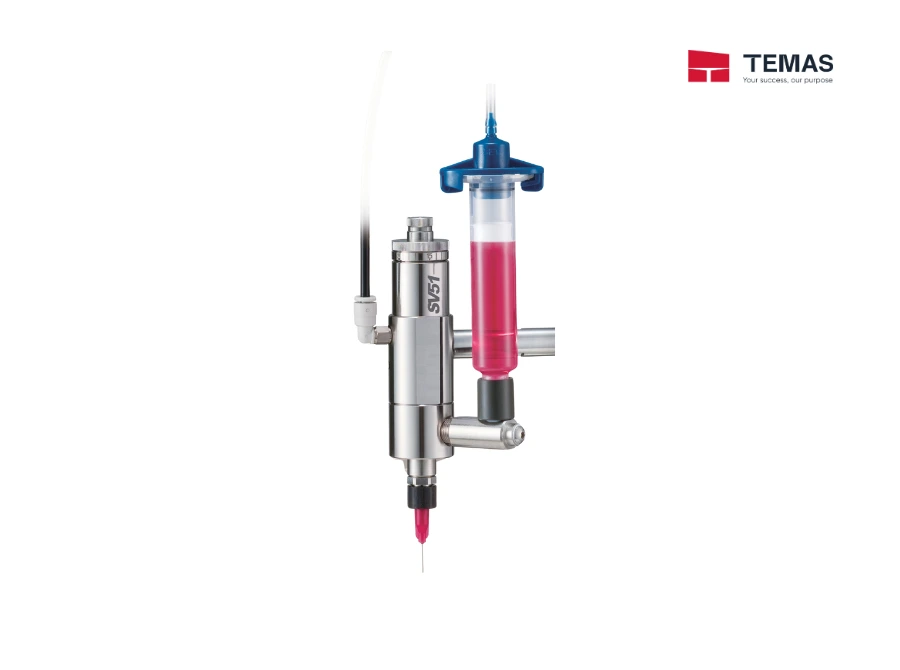

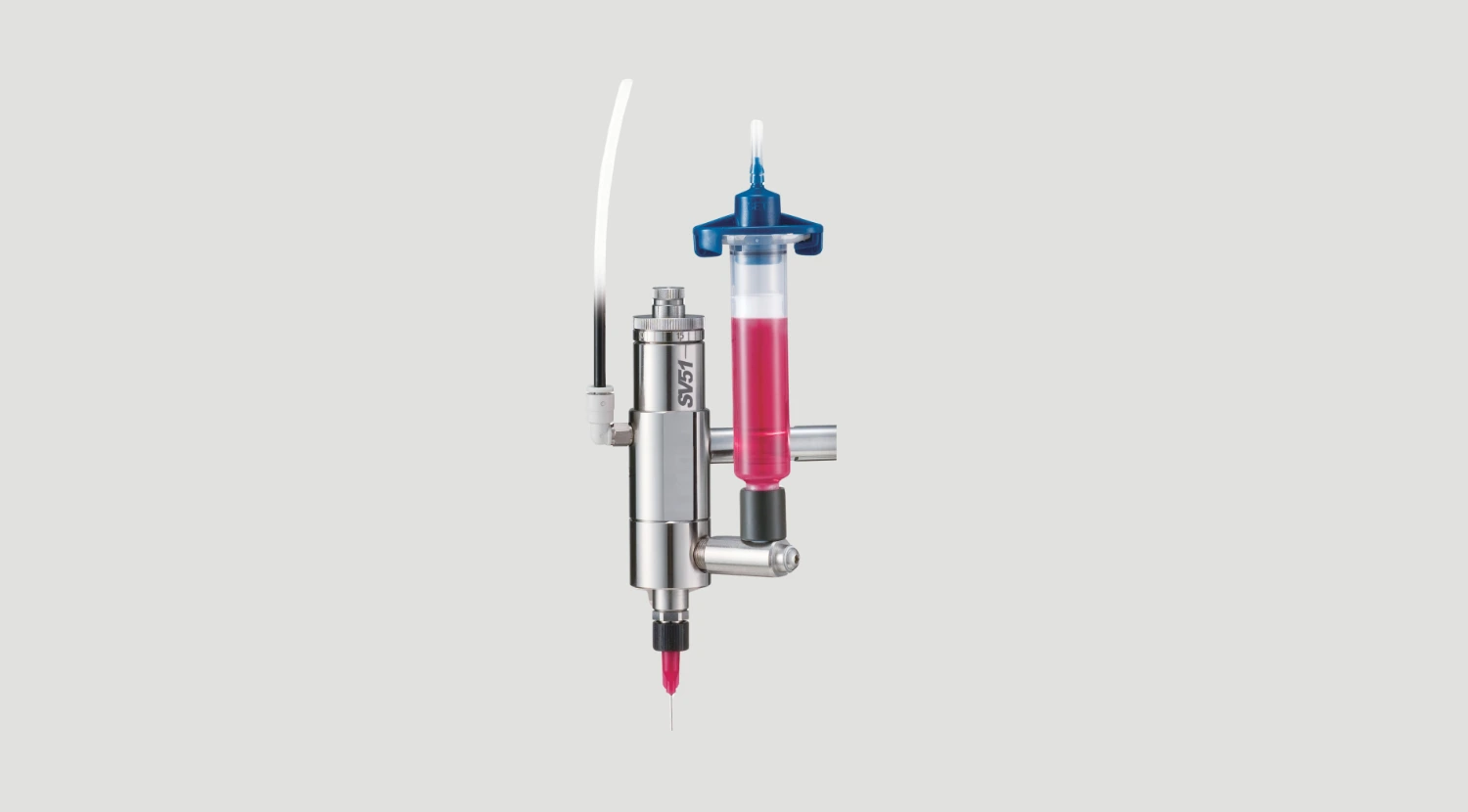

VAN KIM SV51MD SAN-EI TECH

Van kim định lượng độ chính xác cao, lý tưởng cho ứng dụng phun microdot ổn định với chất lỏng có độ nhớt thấp, từ San-Ei Tech.

Model: SV51MD

Có thể định lượng lượng siêu nhỏ đến 1 microliter với độ chính xác cực cao.
Phù hợp cho các loại chất lỏng có độ nhớt thấp như keo epoxy, flux, dầu, mực, dung môi và keo UV.
Cấu trúc kim chạm đầu vòi phun giúp ngăn nhỏ giọt tuyệt đối và dừng chất lỏng chính xác tại đầu vòi.
Thiết kế làm kín gần đầu vòi phun, giúp xả chất lỏng hiệu quả và ổn định thể tích phun.
Cơ chế chip-stop ngăn hiện tượng đông cứng hoặc tắc nghẽn chất lỏng tại đầu vòi.
Lý tưởng cho ứng dụng phủ vi mô (micro-coating) và định lượng chính xác trong dây chuyền tự động.
Thể tích định lượng có thể điều chỉnh dễ dàng.
Khi kết hợp với van điện từ SVEM, đạt được phản hồi tốc độ cao và độ ổn định phun ở tần số 50 Hz.

Model	SV51MD
Kích thước	φ26.9mm (thân chứa chất lỏng) x dài 130mm
Khối lượng	320g (không bao gồm bộ nối đầu vào chất lỏng)
Thân ống chất lỏng	SUS303
Đầu nối đầu vào chất lỏng / Đầu tip adapter	SUS303
Đầu tip adapter	SUS303, Teflon®
Thân xi lanh khí	SUS303
Kim piston	SUS303
Đệm kim (Needle packing)	Teflon®, SUS303
Ren đầu vào chất lỏng	1/8NPT ren trong
Ren đầu vào khí điều khiển van	M5 x 0.8 ren trong
Lỗ lắp đặt	Lỗ ren M6
Đường kính lỗ dòng chảy tự do (Free flow orifice)	Đầu kim GP 22ga (IDφ0.41mm) đến 33ga (IDφ0.10mm)
Áp suất khí điều khiển van	0.4～0.62MPa
Áp suất chất lỏng tối đa	0.7MPa
