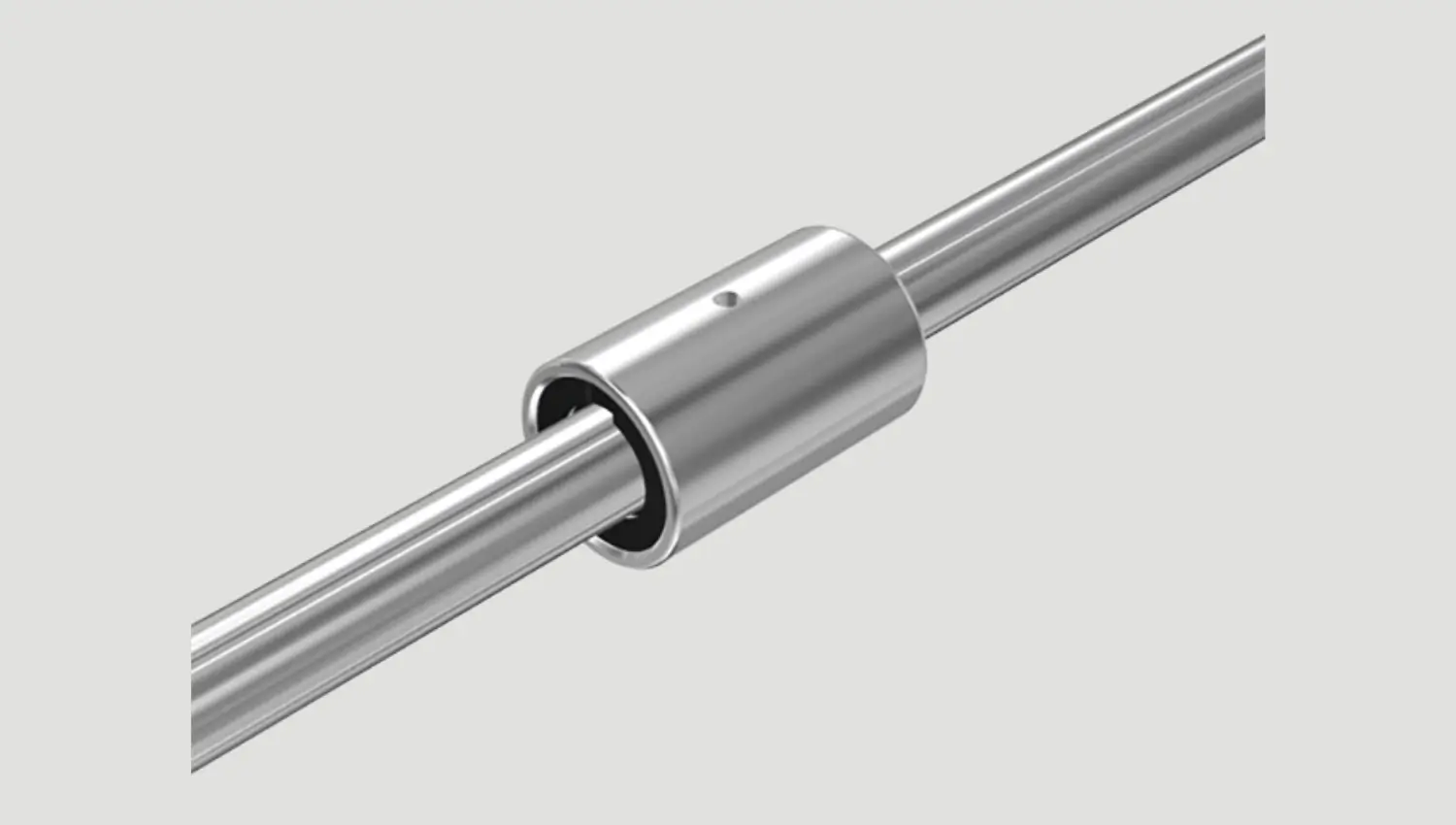

Model LG có 4 hàng rãnh lăn dạng cung tròn (raceways) nên không cần cơ cấu chống xoay cho ống ngoài (outer tube). Ngoài ra, tải trọng định mức của model LG lớn hơn nhiều so với bạc đạn trượt tuyến tính Model Linear Motion có cùng kích thước. Do đó, việc thay thế bạc đạn tuyến tính bằng bạc đạn dẫn hướng bi Model LG giúp giảm kích thước, chi phí và tăng tuổi thọ của cụm dẫn hướng.
Model LG sử dụng rãnh lăn dạng cung tròn (arc groove) để đảm bảo tiếp xúc R (R contact) giữa bi và rãnh, nhờ đó tải trọng định mức cao gấp hơn hai lần so với loại Linear Bushing có tiếp xúc điểm (point-contact) cùng kích thước.
Với các rãnh lăn dạng cung tròn, model LG không cần cơ cấu chống xoay vốn được sử dụng trong Linear Bushing Model Linear Motion, giúp thiết kế máy nhỏ gọn hơn và đơn giản hơn trong lắp ráp.
Ống ngoài của Model LG có đường kính ngoài và chiều dài tương đương với bạc đạn trượt tuyến tính Model Linear Motion, do đó có thể thay thế trực tiếp trong cụm lắp mà không cần thay đổi thiết kế.
Giống như bạc đạn trượt tuyến tính, Model LG cho phép kết hợp tự do giữa bạc đạn LG (LG nut) và trục LG (LG shaft) tùy theo yêu cầu thiết kế.
Model LG có tải trọng định mức cao hơn 2,4 lần so với bạc đạn trượt tuyến tính cùng kích thước, nhờ đó tuổi thọ hoạt động tăng hơn 13,8 lần khi thay thế.
Do bạc đạn trượt tuyến tính thông thường không phù hợp cho các ứng dụng có tải theo hướng xoay, nên thường phải sử dụng hai hoặc nhiều bạc đạn song song, hoặc bổ sung cơ cấu chống xoay, ngay cả khi không có mô-men xoắn tác dụng.
Ngược lại, Bạc đạn Dẫn hướng Bi Model LG với 4 hàng rãnh lăn dạng cung tròn có thể vận hành chỉ với một trục duy nhất, giúp thu nhỏ kích thước máy mà vẫn đảm bảo khả năng chịu tải cao.
Model LG đạt được khả năng chịu tải gấp khoảng 3 lần Linear Bushing, trong khi chỉ chiếm một nửa không gian lắp đặt.
|
Model |
Mô men cho phép: M A[N･m] |
|---|---|
|
Khi sử dụng sử dụng một LG8S |
1.46 |
|
Khi sử dụng hai LM8 |
0.45 |
