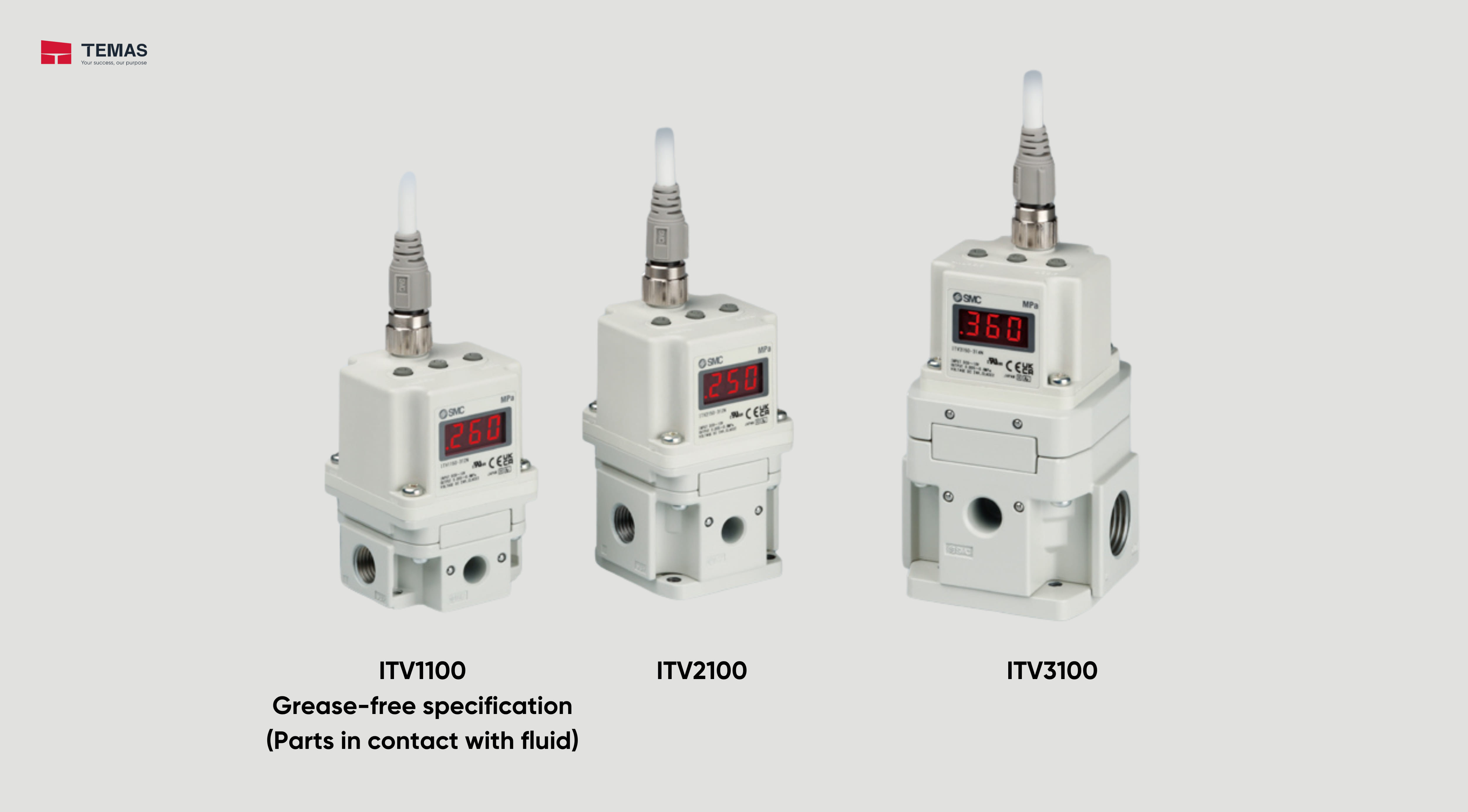

| Model |
ITV111- ITV211- ITV311- |
ITV113- ITV213- ITV313- |
ITV115- ITV215- ITV315- |
|
| Lưu chất | Khí | |||
| Áp suất tối thiểu | Cài đặt áp suất + 0.05 MPa | |||
| Áp suất tối đa | 0.2 MPa | 1.0 MPa | ||
| Phạm vi áp suất đặt (Rated) | 0.005 đến 0.1 MPa | 0.005 đến 0.5 MPa | 0.005 đến 0.9 MPa | |
| Tín hiệu đầu vào | Loại dòng điện | 4 đến 20 mADC, 0 đến 20 mADC (Sink type) | ||
| Loại điện áp | 0 - 5 VDC, 0 - 10 VDC | |||

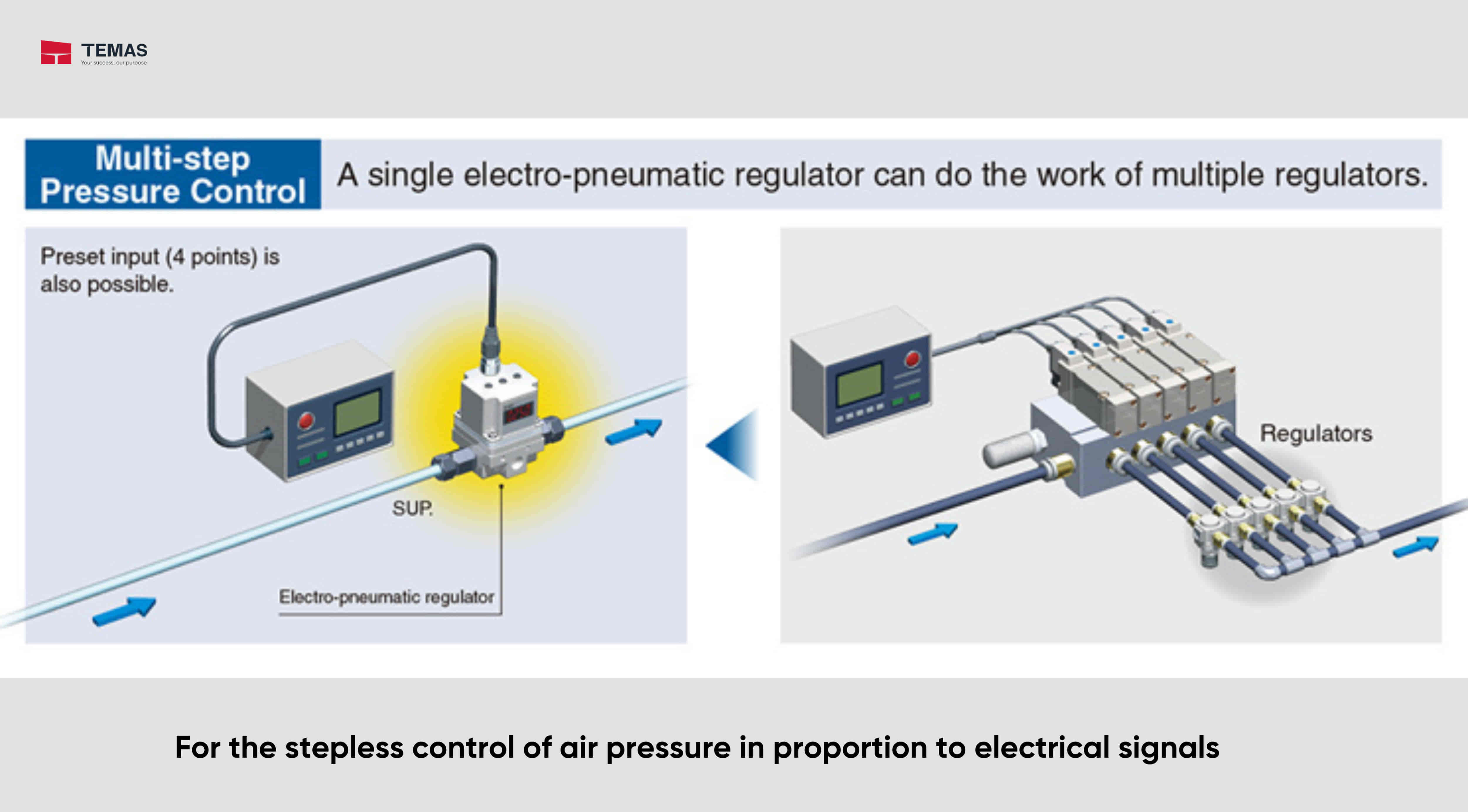

| Đầu vào cài đặt trước | 4 điểm (Negative common) | |||
| Điện trở đầu vào | Loại dòng điện | 350 Ω hoặc ít hơn (Bao gồm mạch quá dòng) | ||
| Loại điện áp | xấp xỉ. 6.5 kΩ | |||
| Đầu vào cài đạt trước | Điện áp nguồn 24 VDC: khoảng. 4.7 kΩ Điện áp nguồn 12 VDC: khoảng. 2.0 kΩ |
|||
|
Tín hiệu đầu ra (Monitor |
Analog output | 1 - 5 VDC (Điện trở đầu ra khoảng. 1 kΩ) 4 - 20 mADC (điện trở đầu ra 250 Ω hoặc ít hơn) Độ chính xác đầu ra: ±6% F.S. hoặc ít hơn |
||
| Switch output | NPN open collector output: tối đa. 30 V, 80 mA PNP open collector output: tối đa. 80 mA |
|||
| Độ tuyến tính | ±1% F.S. hoặc ít hơn | |||
| Độ trễ | 0.5% F.S. hoặc ít hơn | |||
| Độ lặp lại | ±0.5% F.S. hoặc ít hơn | |||
| Độ nhạy (Độ phân giải tín hiệu đầu vào) | ±0.2% F.S. hoặc ít hơn | |||
| Đặc tính nhiệt độ | ±0.12% F.S./°C hoặc ít hơn | |||
| Hiển thị áp suất đầu ra | Loại màn hình hiển thị | Màn hình LED 3 chữ số, 7 đoạn, hiển thị 1 màu (Màu đỏ) | ||
| Độ chính xác | ±2% F.S. ±1 chữ số hoặc ít hơn | |||
| Đơn vị nhỏ nhất | MPa: 0.001 (Actual display: .001) , kgf/cm2: 0.01, bar: 0.01, psi: 0.1, kPa: 1 |
|||
| Nhiệt độ môi trường và chất lỏng | 0 - 50°C (Không có ngưng tụ) | |||
| Vỏ bảo vệ | IP65 | |||
| Trọng lượng | ITV11-- | Khoảng. 235 g (Không bao gồm phụ kiện) | ||
| ITV21-- | Khoảng. 285 g (Không bao gồm phụ kiện) | |||
| ITV31-- | Khoảng. 555 g (Không bao gồm phụ kiện) | |||
