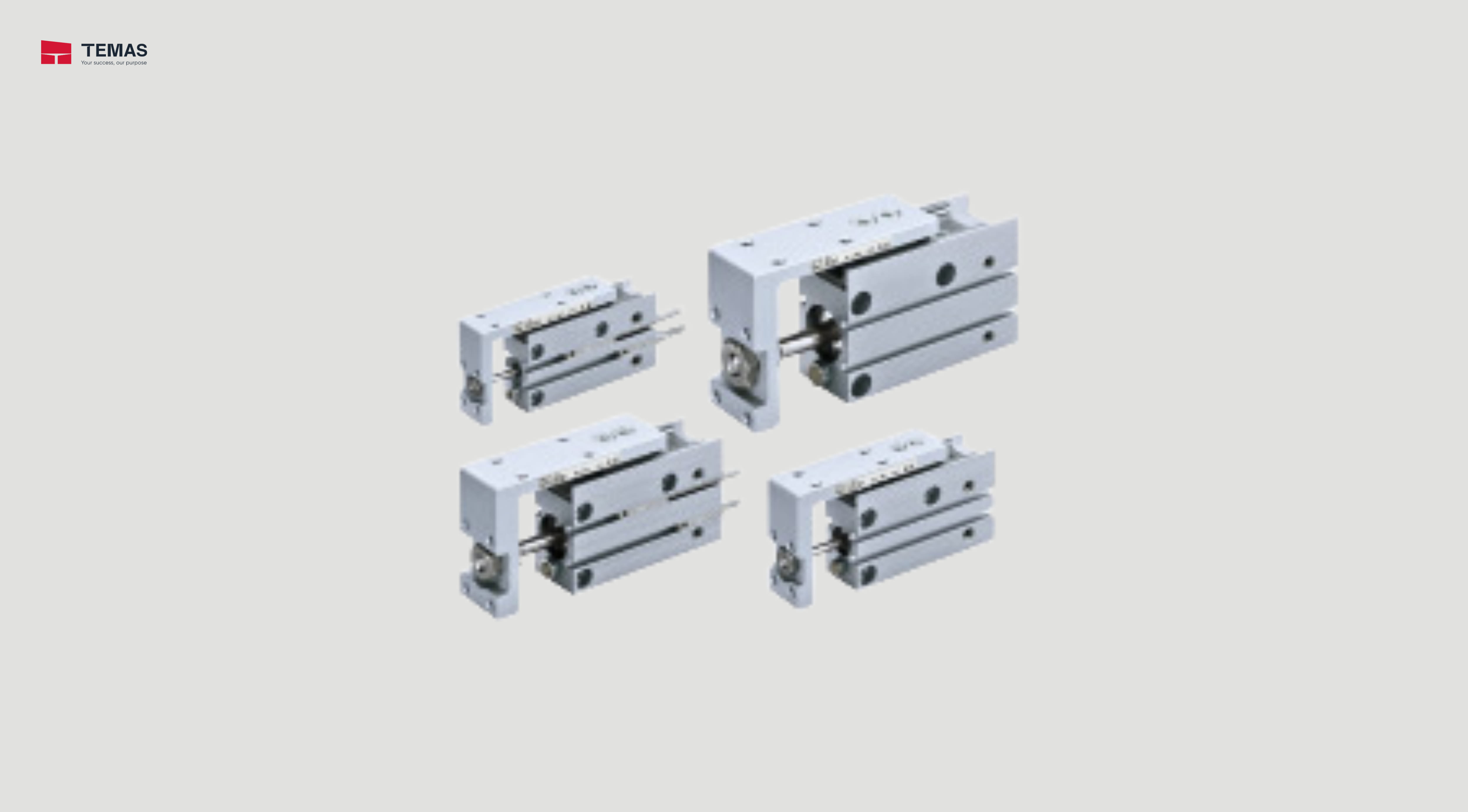

Thanh trượt nhỏ gọn smc mxh

THANH TRƯỢT NHỎ GỌN SMC MXH

Xi lanh nhỏ gọn MXH Series Kích thước nòng: ø6, ø10, ø16, ø20

Kích thước nhỏ gọn: Tổng chiều dài 49,5 mm, Chiều rộng 30 mm
Thiết kế tích hợp xi lanh và dẫn hướng tuyến tính giúp giảm thời gian thiết kế và lắp ráp.
Có thể dừng, định vị và kẹp các vật liệu nhẹ như bảng điện tử.
Vị trí cổng có thể lựa chọn.
Công tắc tự động có thể lắp đặt trên 3 mặt.

Thông số kỹ thuật	MXH
Kích thước nòng [mm]	6	10	16	20
Lưu chất	Khí nén
Tác động	Hai tác động
Kích thước cổng	M5 x 0.8
Áp suất hoạt động tối thiểu	0.15 MPa	0.06 MPa		0.05 MPa
Áp suất hoạt động tối đa	0.7 MPa
Áp suất phá hủy	1.05 MPa
Nhiệt độ môi trường và lưu chất	Không có công tắc tự động: −10 đến 70°C (Không đóng băng) Có công tắc tự động: −10 đến 60°C (Không đóng băng)
Tốc độ pít tông	50 đến 500 mm/s
Động năng cho phép [J]	0.0125	0.025	0.05	0.1
Bôi trơn	Không yêu cầu
Giảm chấn	Giảm chấn cao su ở hai đầu
Dung sai hành trình [mm]	+1.0
Công tắc tự động	Công tắc tự động rắn D-M9, M9W Công tắc tự động D-A9
