Các loại Vít me bi chính xác dạnh rãnh THK

• Model BNS-V (quán tính thấp)
• Model BNS-A
• Model BNS
• Model NS-V (quán tính thấp)
• Model NS-A
• Model NS

Cấu tạo và đặc tính

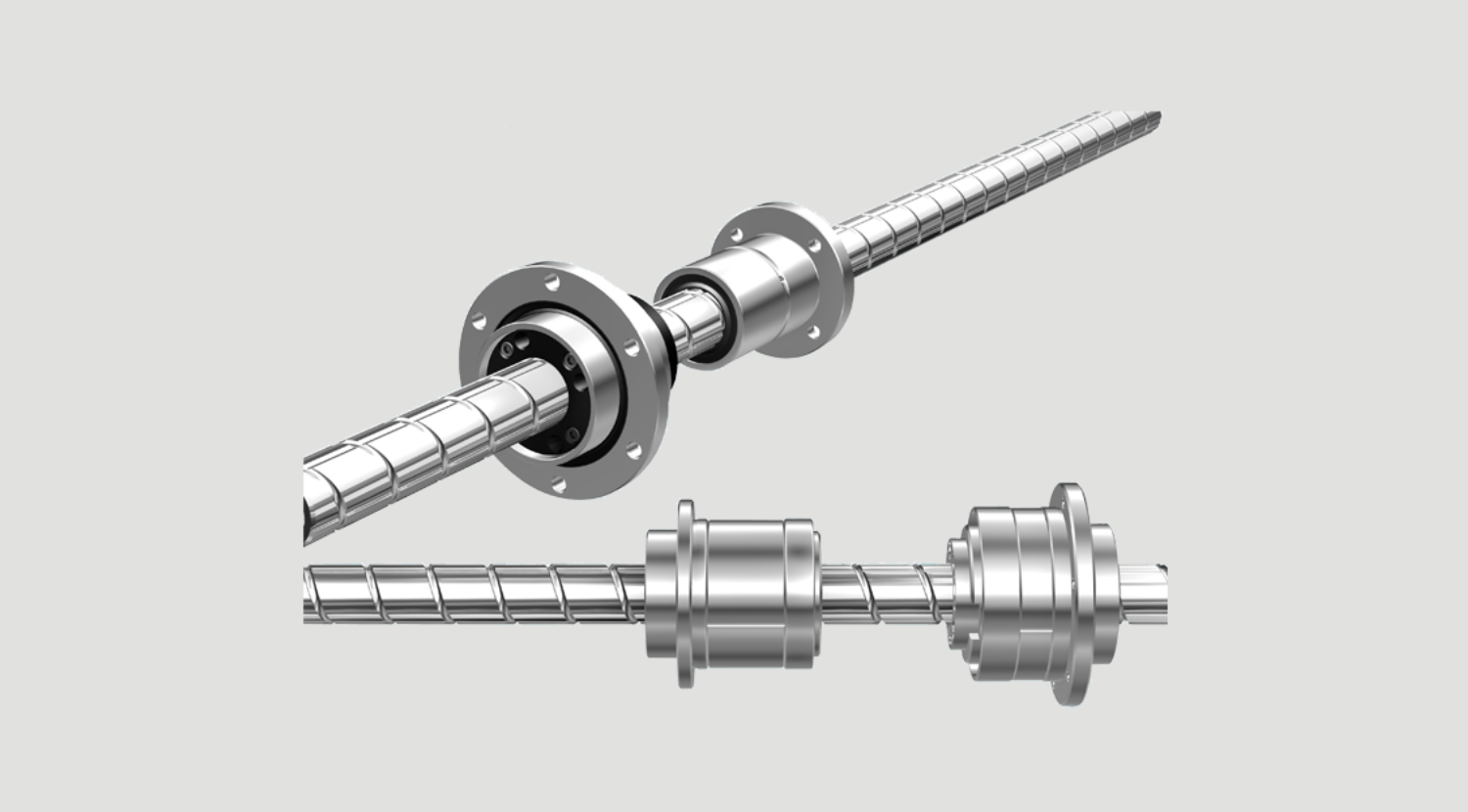

Vít me bi/spline có rãnh vít me bi và rãnh spline bi giao nhau. Đai ốc vít me bi và đai ốc spline bi đều có ổ đỡ chuyên dụng tích hợp trên chu vi.

Chỉ với một trục, nó có thể thực hiện ba kiểu chuyển động (quay, tịnh tiến, xoắn) bằng cách quay hoặc dừng đai ốc spline.

Rất phù hợp cho các thiết bị kết hợp chuyển động quay và tịnh tiến, như trục Z của robot SCARA, robot lắp ráp, bộ nạp tự động và thiết bị ATC của trung tâm gia công.

Không có độ dơ trục (Zero Axial Clearance)

Spline bi có cấu trúc tiếp xúc góc, không gây backlash theo phương quay, nhờ đó định vị chính xác cao.

Nhẹ và nhỏ gọn

Đai ốc vít me bi và ổ đỡ được tích hợp, đảm bảo thiết kế chính xác và nhỏ gọn. Quán tính nhỏ nhờ đai ốc nhẹ mang lại độ phản hồi cao.

Dễ lắp đặt

Đai ốc spline bi được thiết kế để bi không rơi ra ngay cả khi tháo đai ốc khỏi trục, giúp việc lắp đặt dễ dàng. Vít me bi/spline có thể được gắn đơn giản bằng cách cố định vào vỏ bằng bu-lông. (Khuyến nghị dung sai đường kính trong của vỏ: H7).

Chuyển động mượt với độ ồn thấp

Dựa trên cơ chế nắp hồi bi, vít me bi đảm bảo chuyển động êm ái, tiếng ồn thấp.

Ổ đỡ hỗ trợ độ cứng cao

Ổ đỡ của vít me bi có góc tiếp xúc 60° theo phương trục, còn ổ đỡ của spline bi có góc tiếp xúc 30° theo phương mô-men, mang lại khả năng đỡ trục cực kỳ cứng vững. Ngoài ra, một phớt cao su chuyên dụng được gắn tiêu chuẩn để ngăn bụi bẩn xâm nhập.

Ứng dụng điển hình

Lưu ý khi sử dụng

Bôi trơn

Khi bôi trơn vít me bi/spline, cần gắn sẵn tấm tra mỡ vào vỏ.
