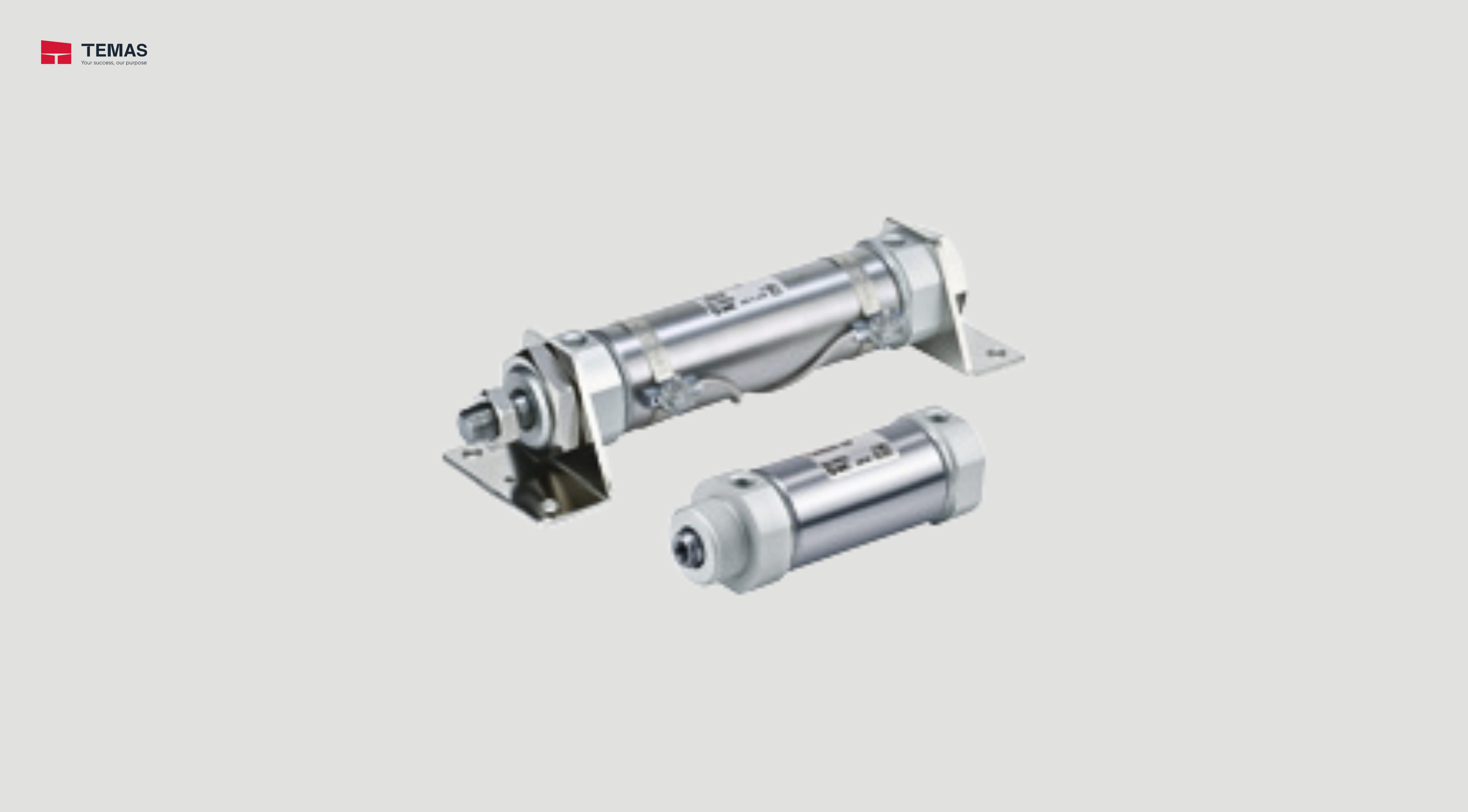

XI LANH KHÍ DẠNG NGẮN CM3, CDM3

Xi lanh khí dạng ngắn tiêu chuẩn: Hai tác động, một trục CM3 Kích thước nòng ø20, ø25, ø32, ø40

Kiểu	Series	Tác động	Kích thước lỗ (mm)
Tiêu chuẩn	CM3	Hai tác động, một trục	20，25，32，40

Thông số kỹ thuật		CDM3, CM3
Kích thước nòng (mm)		20	25	32	40
Kiểu		Khí nén
Tác động		Hai tác động, một trục
Lưu chất		Khí
Áp suất phá hủy		1.0 MPa
Áp suất hoạt động tối đa		0.7 MPa
Áp suất hoạt động tối thiểu		0.05 MPa
Nhiệt độ môi trường và lưu chất		Không có công tắc tự động: −10°C to 70°C(Không đông) Có công tắc tự động: −10°C to 60°C(Không đông)
Bôi trơn		Không yêu cầu (Non-lube)
Dung sai hành trình		1.4 mm 0 mm
Tốc độ pít tông		50 đến 750 mm/s
Giảm chấn		Đệm cao su
Động năng cho phép	Đầu thanh đực	0.2 J	0.29 J	0.46 J	0.84 J
Động năng cho phép	Đầu thanh cái	0.11 J	0.18 J	0.29 J	0.52 J
