Xi lanh khí nhỏ gọn lực đôi smc cdq2b-x3166

XI LANH KHÍ NHỎ GỌN LỰC ĐÔI SMC CDQ2B-X3166

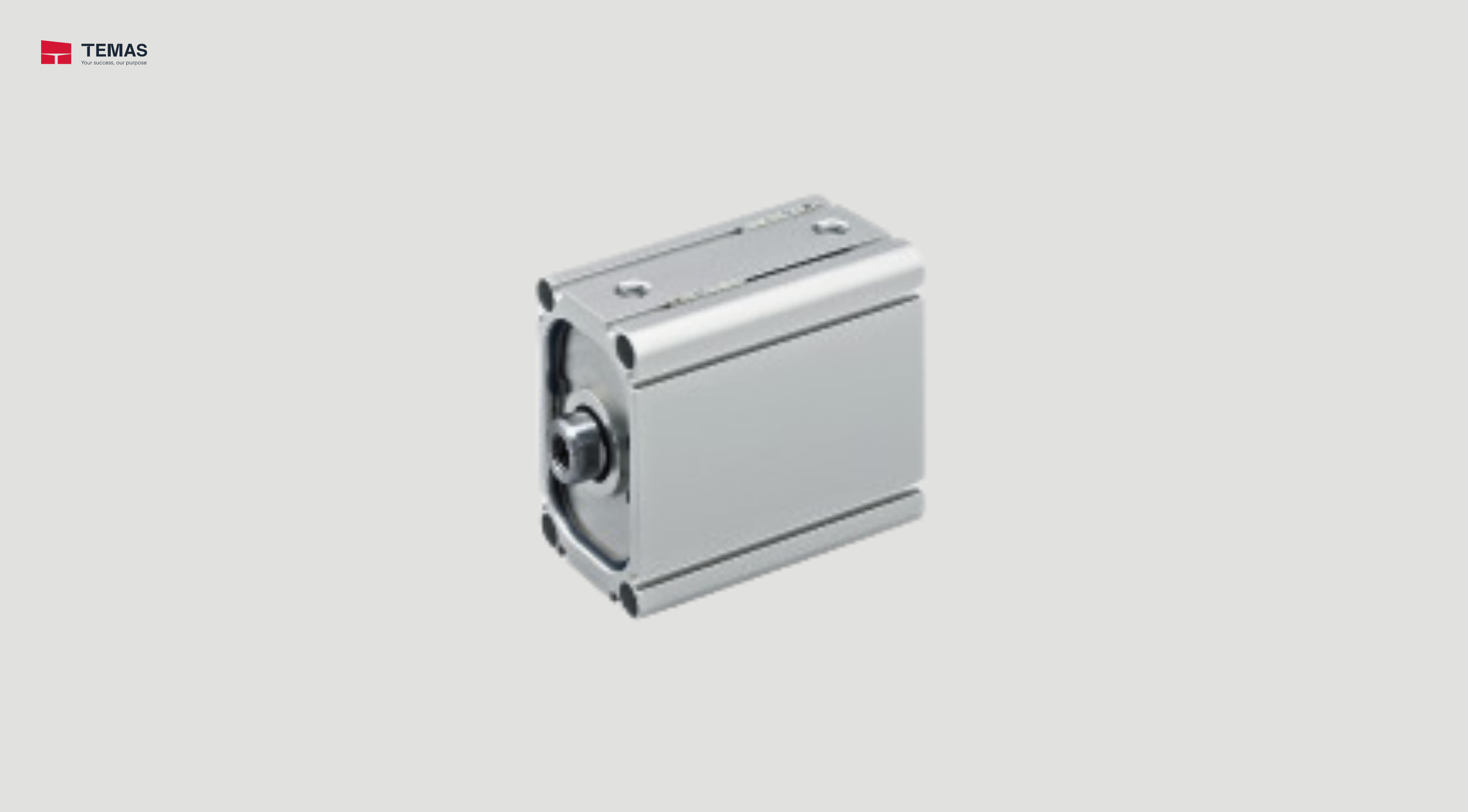

Xi lanh khí nhỏ gọn lực đôi SMC CDQ2B-X3166 kích thước ø 32, 40, 50

Lực đẩy mạnh mẽ - Gấp đôi so với dòng CQ2: Đáp ứng hiệu quả cho các ứng dụng đòi hỏi lực tác động lớn.
Thiết kế nhỏ gọn: Tiết kiệm tối đa không gian lắp đặt, phù hợp với những vị trí chật hẹp.
Giảm trọng lượng đáng kể: So với xi lanh tương đương, CDQ2B-X3166 nhẹ hơn tới 51% (648g → 317g).
Giảm chiều dài đáng kể: Chiều dài tổng thể giảm 50% (130,5mm → 65mm), tăng tính linh hoạt lắp đặt.
Khả năng lắp công tắc tự động linh hoạt: Lắp đặt dễ dàng trên 4 mặt xi lanh, tùy theo nhu cầu sử dụng.

Kiểu	Series	Tác động	Bore size (mm)
Tiêu chuẩn	CDQ2B-X3166	Hai tác động một trục	45 (Tương đương diện tích pít tông ø32x2) 57 (Tương đương diện tích pít tông ø40x2) 71 (Tương đương diện tích pít tông ø50x2)

Thông số kỹ thuật	CDQ2B-X3166
Kích thước	45 (Tương đương diện tích pít tông ø32x2)	57 (Tương đương diện tích pít tông ø40x2)	71 (Tương đương diện tích pít tông ø50x2)
Tác động	Hai tác động
Lưu chất	Khí nén
Áp suất phá hủy	1.0 MPa
Áp suất hoạt động tối đa	0.7 MPa
Áp suất hoạt động tối thiểu	0.05 MPa
Nhiệt độ môi trường và lưu chất	5 đến 60°C
Tốc độ pít tông	50 đến 300 mm/s
Gá đặt	Cao su
Bôi trơn	Không yêu cầu (Non-lube)
Dung sai hành trình	+1.3 mm
Động năng cho phép [J]	0.26 J	0.46 J	0.77 J
