| Kiểu | Series | Tác động |
Kích thước nòng (mm) |
|---|---|---|---|
| Tiêu chuẩn |

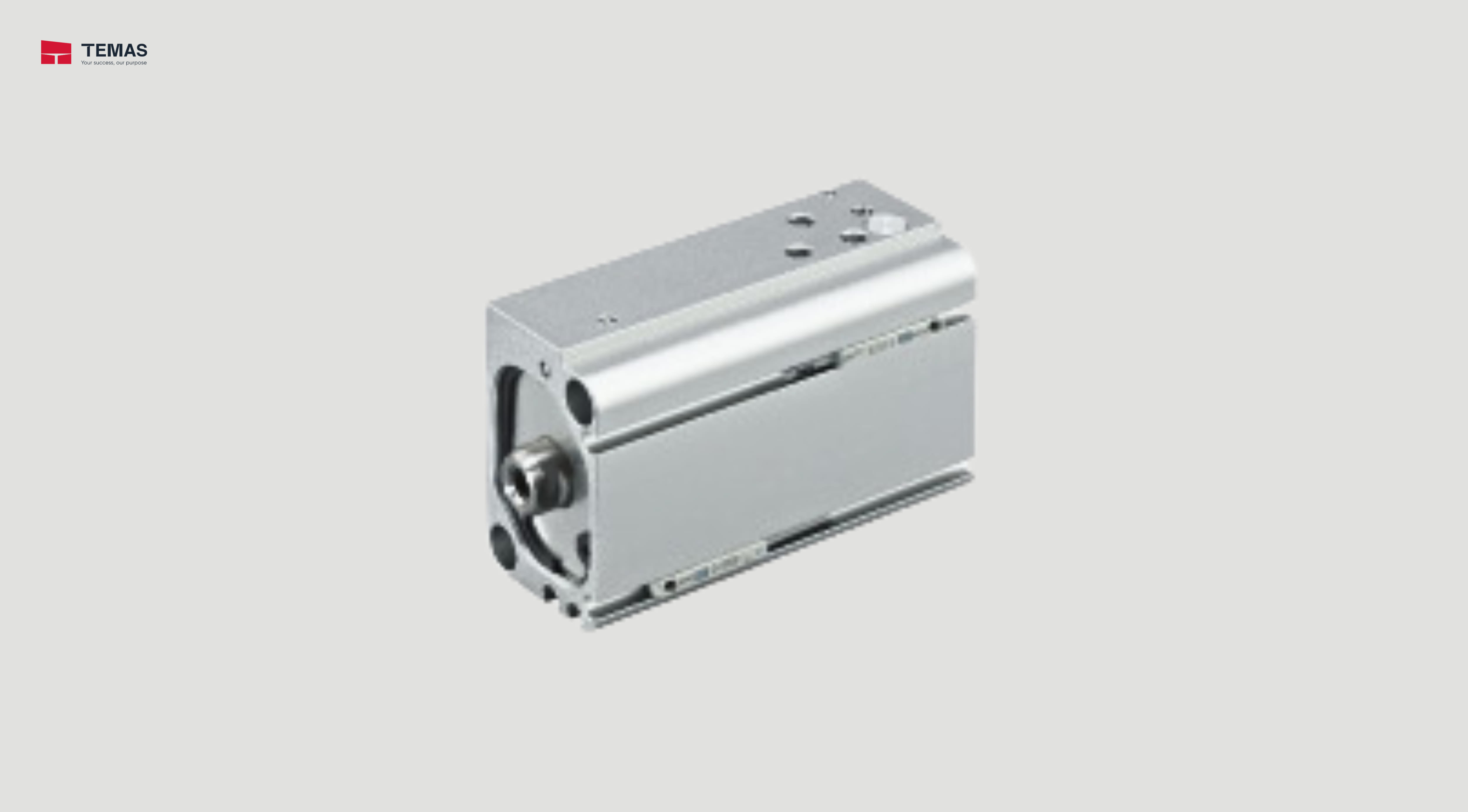

CDQ2B-X3206 | Hai tác động một trục |
32，40，50 |
| CDQ2B-X3206 | ||||
|---|---|---|---|---|
| Kích thước | 32 (Tương đương pít tông diện tích. ø32 ) | 40 (Tương đương pít tông diện tích ø40) | 50 (Tương đương pít tông diện tích ø50) | |
| Tác động | Hai tác động một trục | |||
| Lưu chất | Khí nén |
|||
| Áp suất phá hủy | 1.0 MPa | |||
| Áp suất hoạt động tối đa | 0.7 MPa | |||
| Áp suất hoạt động tối thiểu | 0.4 MPa | |||
| Nhiệt độ môi trường và lưu chất | 5 đến 60°C (Không đóng băng) | |||
| Bôi trơn | Không yêu cầu (Non-lube) | |||
| Tốc độ | Hoạt động đẩy | 50 đến 500 mm/s |
50 đến 300 mm/s | |
| Hoạt động rút | 50 đến 300 mm/s |
50 đến 200 mm/s | ||
| Giảm chấn | Đệm cao su | |||
| Dung sai hành trình | 0 đến +1.3 mm | |||
| Bôi trơn | Cổng rút | M5 x 0.8 | Rc1/8 | |
| Cổng đẩy | M5 x 0.8 |
Rc1/8 | ||
| Cổng trả lại | M5 x 0.8 | |||
| Hướng lắp đặt | Thẳng ngang, chiều dọc hướng lên | |||
| Lực tối thiểu | Hoạt động rút | 35 N | 55 N | 85 N |
| Động năng cho phép | 0.15 J | 0.26 J | 0.46 J | |
| Tải trọng ngang cho phép tác động lên đầu trục (ở lần đẩy thứ 30) | 4.9 N | 9.9 N | 16.7 N | |
| Gá đặt | Loại cơ bản (Qua lỗ) | |||
