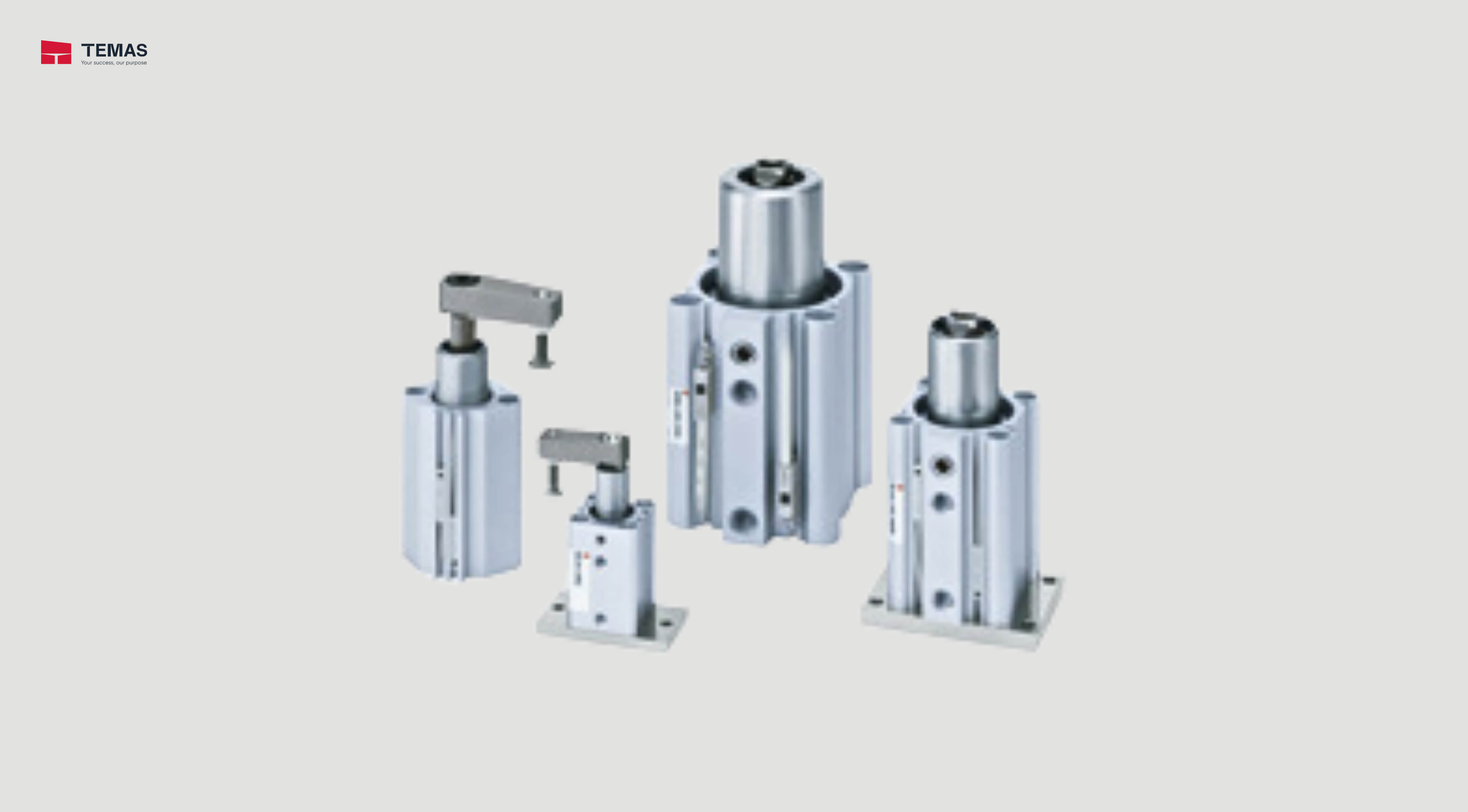

| Thông số kỹ thuật | MK | |||||||
|---|---|---|---|---|---|---|---|---|
| Kích thước nòng (mm) |
12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 |
| Tác động | Hai tác động | |||||||
| Góc quay |
90° ±10° | |||||||
| Hướng quay |
Chiều kim đồng hồ, ngược chiều kim đồng hồ | |||||||
| Hành trình quay (mm) | 7.5 | 9.5 | 15 | 19 | ||||
| Hành trình kẹp (mm) | 10, 20, 30 | 10, 20, 30, 50 | ||||||
| Lực kẹp lý thuyết (N) |
40 | 75 | 100 | 185 | 300 | 525 | 825 | 1400 |
| Lưu chất |
Khí nén | |||||||
| Áp suất phá huỷ | 1.5 MPa | |||||||
| Áp suất hoạt động | 0.1 đến 1 MPa | 0.1 đến 0.6 MPa |
||||||
| Nhiệt dộ môi trường và lưu chất | Không có công tắc tự động: –10 đến 70°C (Không đóng băng) Có công tắc tự động: –10 đến 60°C (Không đóng băng) |
|||||||
| Bôi trơn | Không yêu cầu | |||||||
| Kích thước cổng bơm | M5 x 0.8 | Rc1/8, NPT1/8 G1/8 |
Rc1/4, NPT1/4 G1/4 |
|||||
| Gá đặt | Cả hai đầu xy lanh ren chung, mặt bích đầu | |||||||
| Giảm chấn |
Cao su | |||||||
| Dung sai hành trình | +0.6mm -0.4 mm | |||||||
| Tốc độ pít tông |
50 đến 200 mm/s | |||||||
| Độ chính xác không xoay (Phần kẹp) |
±1.4° | ±1.2° | ±0.9° | ±0.7° | ||||
