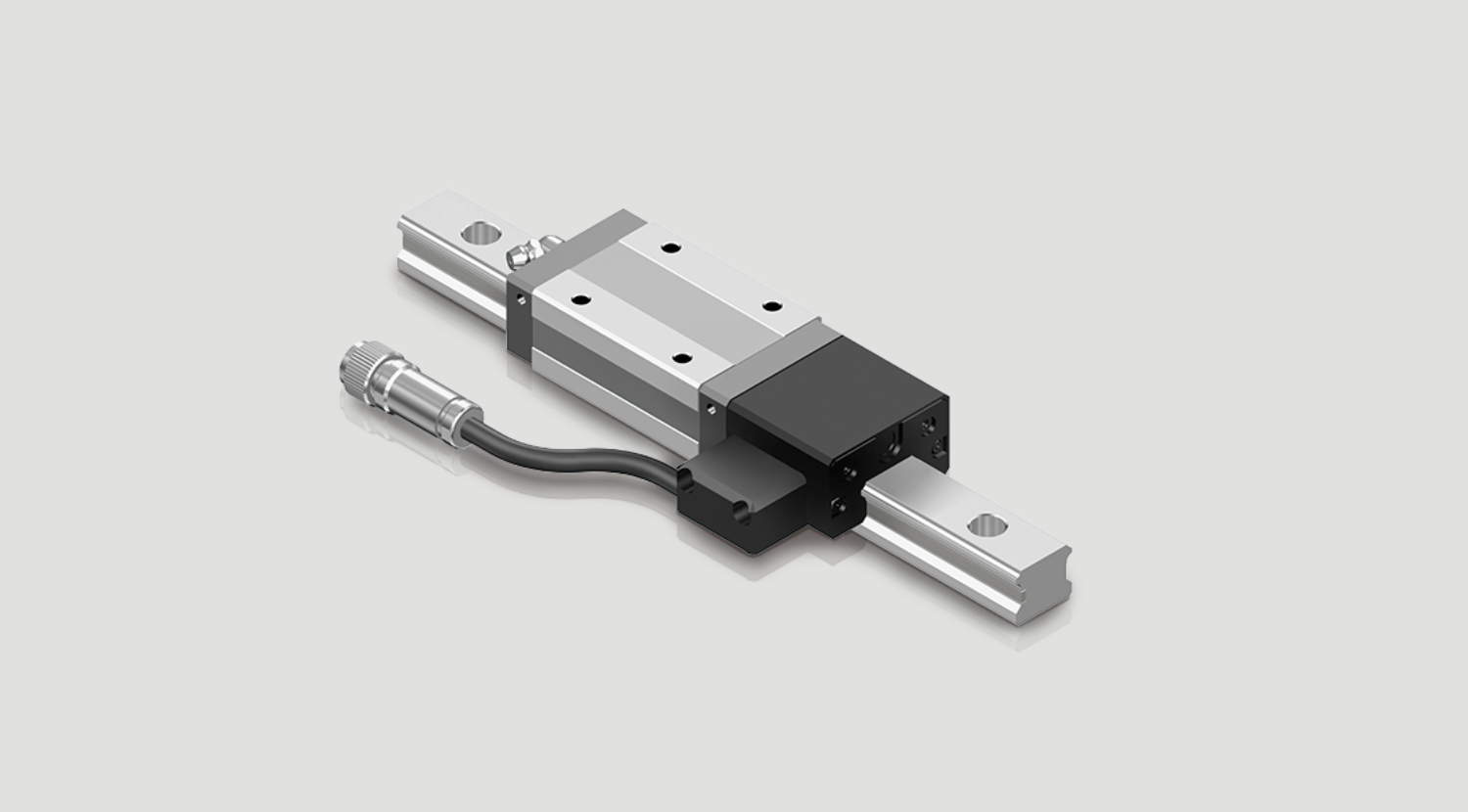

THANH DẪN HƯỚNG TÍCH HỢP ENCODER TUYẾN TÍNH THK

Mẫu chuẩn toàn cầu SHS được tích hợp với encoder tuyến tính THK trong một cụm nhỏ gọn – tối ưu cho các ứng dụng cần đo lường vị trí chính xác cao.

thông tin kỹ thuật

Các loại Thanh dẫn hướng tích hợp Encoder tuyến tính

  • Model SHS-LE tích hợp endcoder tuyến tính

Đặc điểm

  • Kết hợp Model chuẩn SHS và encoder tuyến tính THK
  • Đơn giản hóa thiết kế và lắp ráp
  • Giúp máy móc thiết kế nhỏ gọn

Thiết kế và lắp ráp dễ dàng hơn vì không cần thước từ cho phép thiết kế máy nhỏ gọn.

Cấu tạo/Thành phần

Hình dạng của đầu nối và sơ đồ chân

Đầu nối và sơ đồ chân Tín hiệu chân
Encoder Cáp mở rộng (đầu ra)
A=+5V 2=SG
B=PA 5=/PB
C=/PA 6=/PA
D=SG 7=+5V
E=PB 8=+5V
F=/PB 9=SG
G= - 13=PB
H=FG 14=PA

Thông số kỹ thuật Encoder

Encoder Từ tính gia tăng
Độ phân giải (μm): 1 / 5 / 10
Độ lặp lại vị trí ± độ phân giải hoặc nhỏ hơn
Nguồn cấp 5V ± 5%
Đầu ra Mạch khuếch đại dòng tuyến tính theo pha A-B vi sai (Incremental) với đầu ra theo chuẩn EIA-422
Cấp bảo vệ đầu encoder IP67
Chiều dài cáp 500mm (có thể nối dài thêm)
Tiêu chuẩn CE
