thông tin kỹ thuật

Các loại thanh trượt dẫn hướng có vòng cách bi

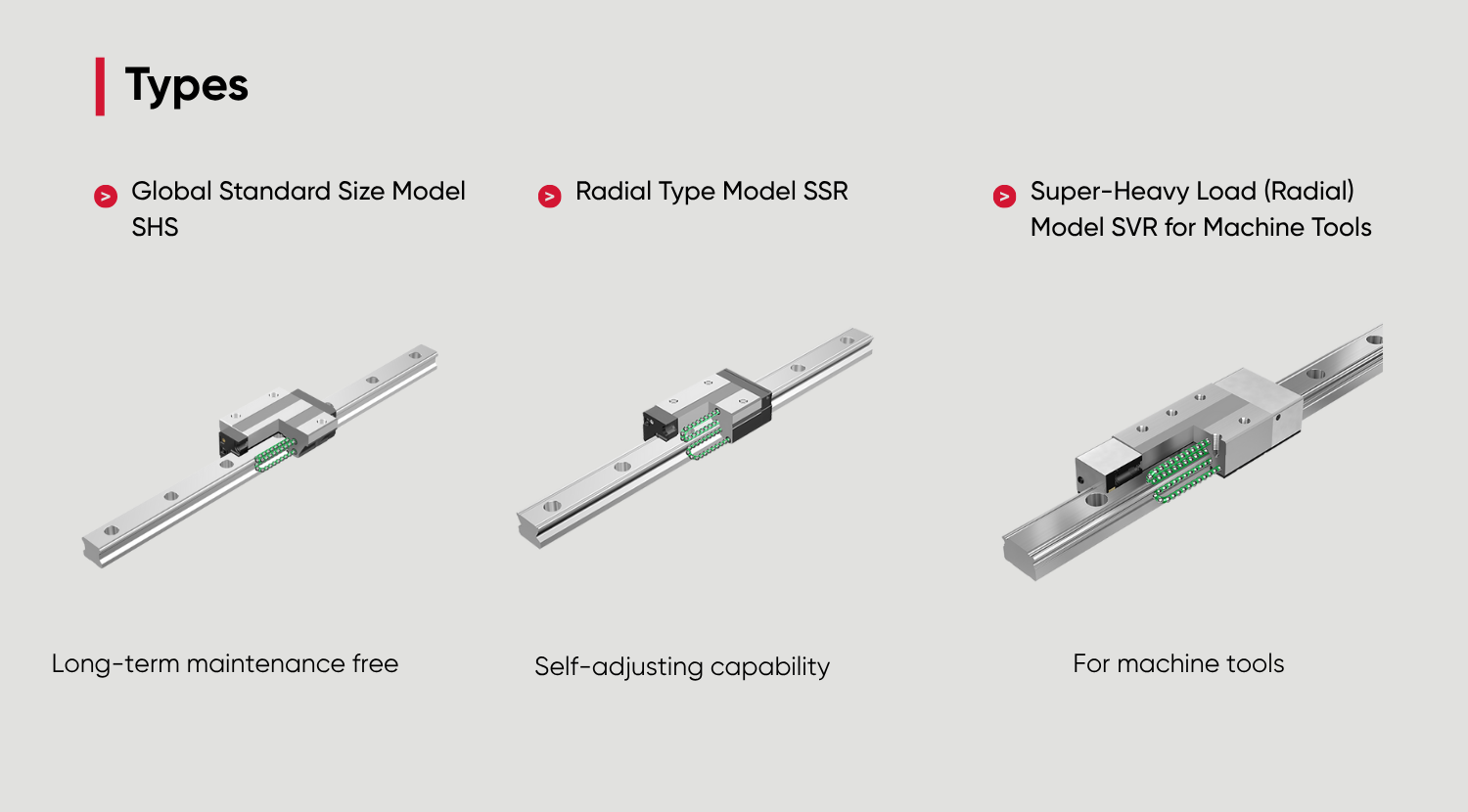

  • Model tiêu chuẩn toàn cầu SHS
  • Model hướng tâm SSR
  • Model tải siêu nặng (hướng tâm) SVR cho máy công cụ

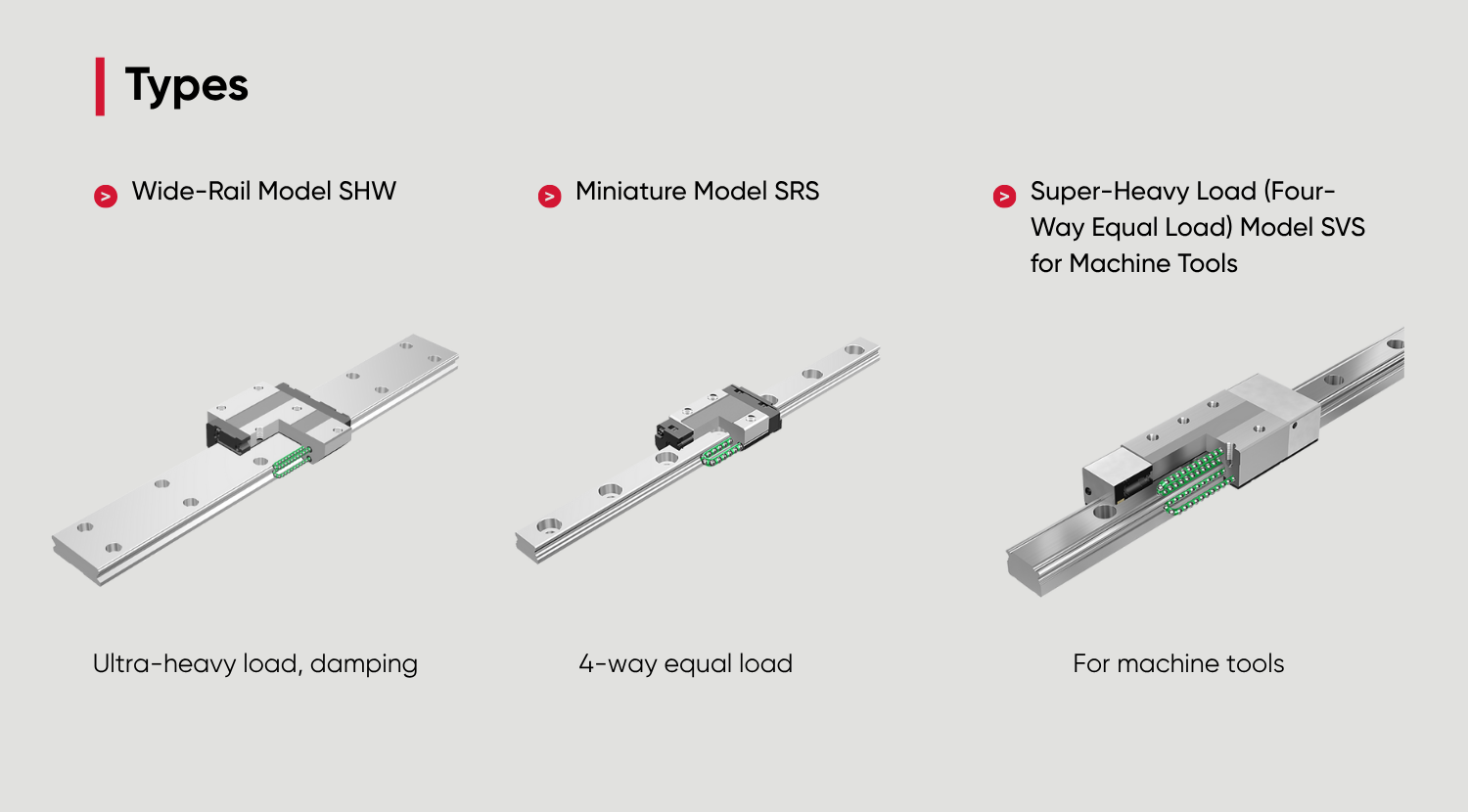

  • Model tải siêu nặng (chịu tải bốn hướng đều nhau) SVS cho máy công cụ
  • Model ray rộng SHW
  • Model siêu nhỏ SRS

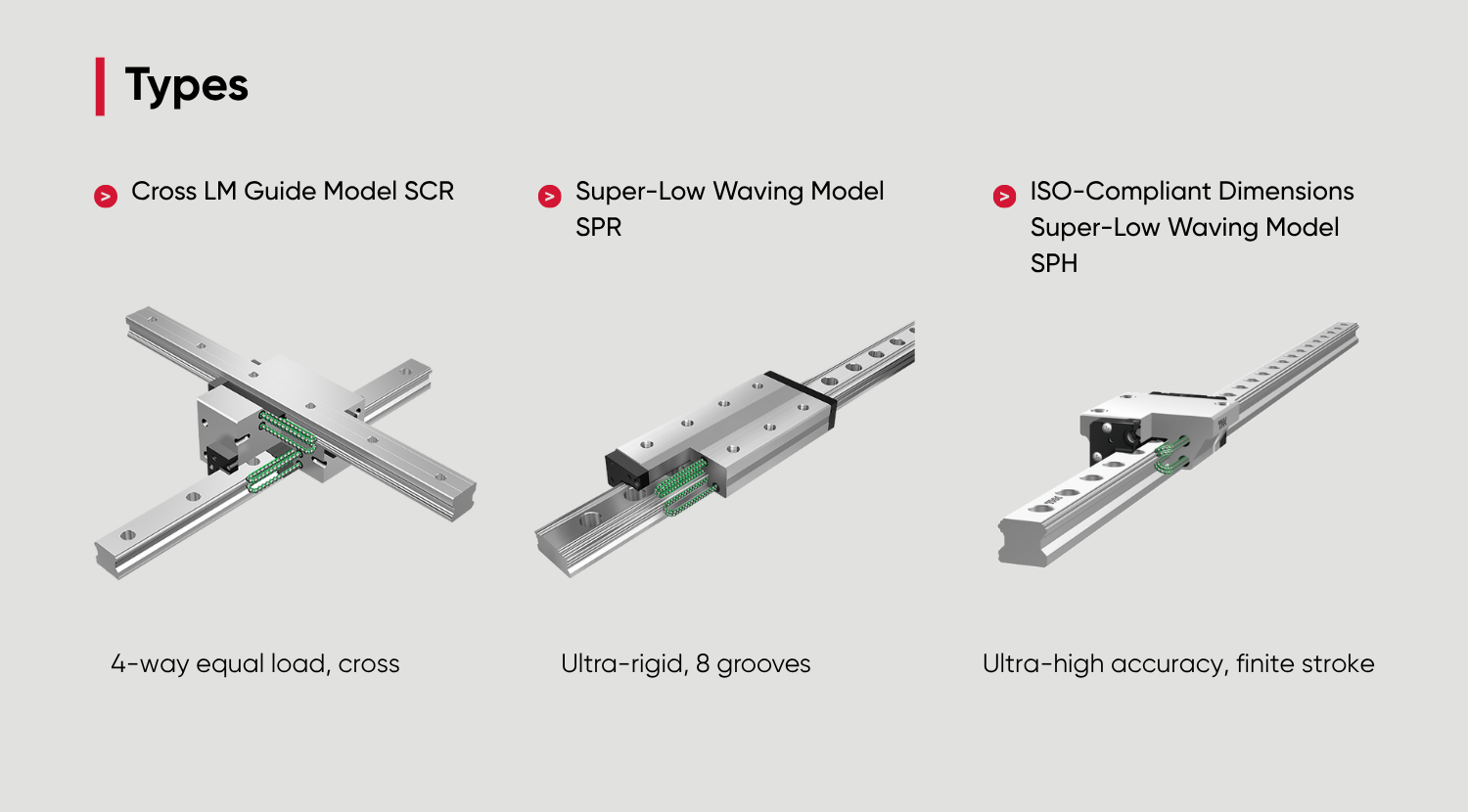

  • Model dẫn hướng chữ thập SCR
  • Model độ dao động siêu thấp, kích thước theo tiêu chuẩn ISO SPH
  • Model độ dao động siêu thấp SPR

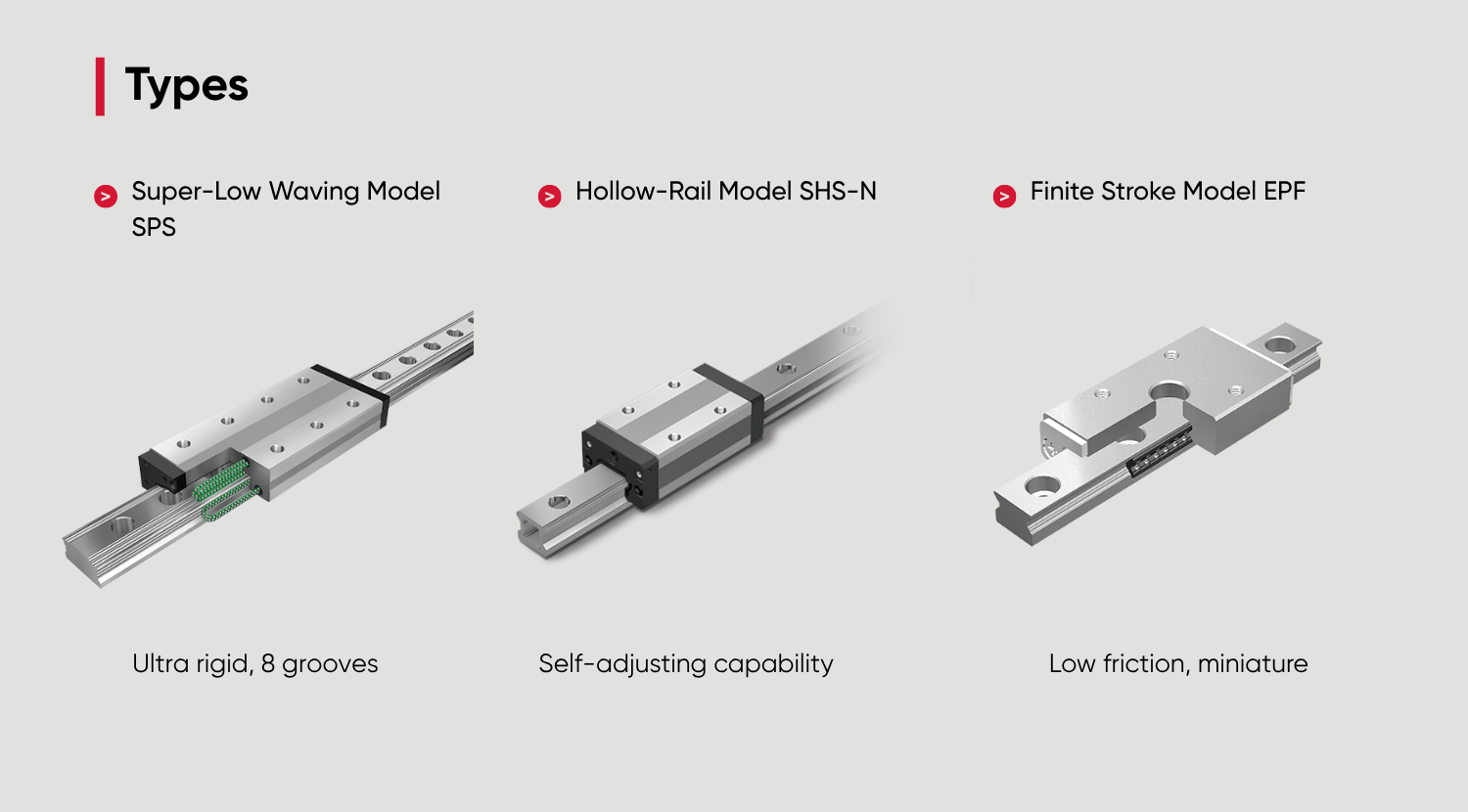

  • Model độ dao động siêu thấp SPS
  • Model ray rỗng SHS-N
  • Model hành trình giới hạn EPF

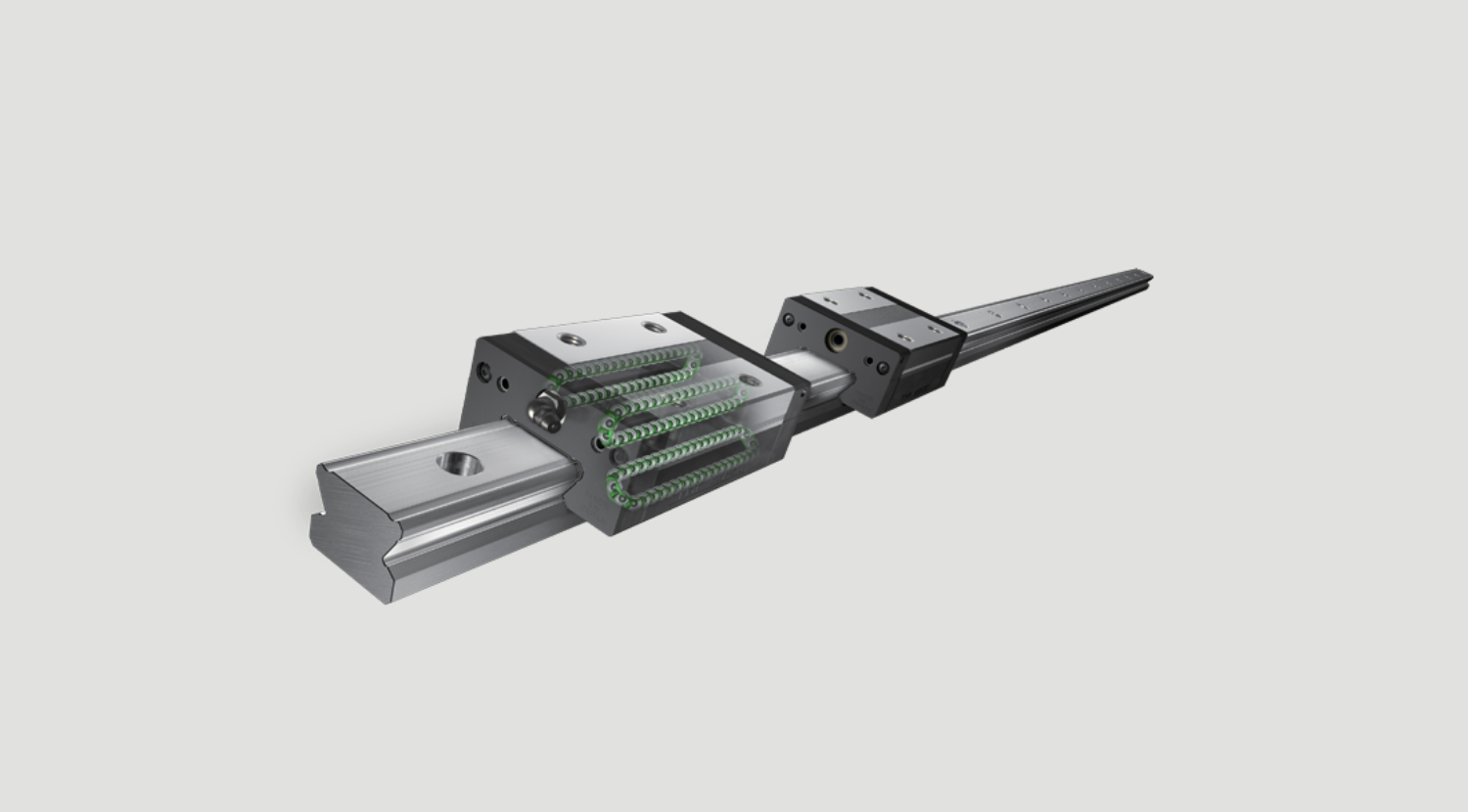

Cấu tạo và đặc điểm của Thanh trượt dẫn hướng Caged Ball LM

Với thanh trượt dẫn hướng Caged Ball LM, việc sử dụng vòng cách bi cho phép các bi tuần hoàn thành từng hàng với khoảng cách đều nhau, loại bỏ ma sát giữa các viên bi. Ngoài ra, mỡ bôi trơn được giữ lại trong khoảng trống giữa đường tuần hoàn bi và vòng cách (túi mỡ) sẽ được phân bổ lên bề mặt tiếp xúc giữa mỗi viên bi và vòng cách khi bi quay, tạo thành một lớp màng dầu trên bề mặt bi. Nhờ đó, màng dầu này khó bị phá vỡ.

Ưu điểm của công nghệ vòng cách bi

  • Không ma sát giữa các viên bi tăng khả năng giữ mỡ, giúp tuổi thọ dài và vận hành lâu dài không cần bảo trì bôi trơn.
  • Không va chạm giữa các viên bi, giúp giảm tiếng ồn và duy trì âm thanh vận hành êm.
  • Không ma sát giữa các viên bi giúp giảm sinh nhiệt và đạt tốc độ cao.
  • Hàng bi tuần hoàn đều nhau giúp chuyển động bi mượt mà.
  • Không ma sát giữa các viên bi cho khả năng giữ mỡ tốt và giảm phát sinh bụi.

Tuổi thọ cao và vận hành lâu dài, không cần bảo trì

Dữ liệu thử nghiệm:

  • Tốc độ: 60m/phút
  • Hành trình: 350mm
  • Gia tốc: 9.8 m/s2
  • Hướng lắp: ngang
  • Tải: Caged Ball LM Guide (11.1kN), loại Full-ball (9.8kN)

Độ ồn thấp, âm thanh vận hành dễ chịu

Nhờ đường tuần hoàn bi bên trong block LM được làm bằng nhựa, tiếng ồn kim loại giữa bi và block được loại bỏ. Đồng thời, vòng cách bi loại bỏ tiếng va đập kim loại giữa các viên bi, giúp duy trì mức ồn thấp ngay cả khi chạy tốc độ cao..

Khả năng chạy tốc độ cao

Dữ liệu thử nghiệm độ bền tốc độ cao

  • Model No.: Caged Ball LM Guide Model SHS65LVSS
  • Tốc độ: 200 m/phút
  • Hành trình: : 2500 mm
  • Bôi trơn: Chỉ bôi trơn ban đầu
  • Tải tác dụng: 34.5kN
  • Gia tốc: 1.5G

Chuyển động mượt mà

Vòng cách bi giúp sắp xếp bi đồng đều và ngăn hiện tượng hàng bi lệch hướng khi vào block LM, mang lại chuyển động mượt mà và ổn định, giảm thiểu dao động lực cản lăn, đảm bảo độ chính xác cao ở mọi tư thế lắp đặt.

Phát sinh bụi thấp

Ngoài việc loại bỏ ma sát giữa các viên bi, tiếp xúc kim loại cũng được loại bỏ nhờ sử dụng nhựa cho các lỗ xuyên. Thêm vào đó, Caged Ball LM Guide có khả năng giữ mỡ cao, hạn chế tối đa việc bắn mỡ ra ngoài, đạt được mức phát sinh bụi cực thấp.

Liên hệ với chúng tôi để được tư vấn chi tiết về model phù hợp nhất cho ứng dụng của bạn.
