| Dòng vít nâng tiêu chuẩn JA series (vít hình thang) |
Loại có trang bị kết cấu tự khóa. Dải công suất từ 2kN đến 1250kN (Có thể order-made lên tới 2000kN)
Dòng JA002 đến JA010
Dòng JA025 đến JA1250
Khác biệt với dòng JA002 đến JA010 ở chế độ bôi trơn bằng dầu thay vì bằng mỡ.
| Dòng vít nâng hi-lead JAH series (vít hình thang) |
Dòng vít nâng hi-lead với tốc độ cao và đầu vít lớn hơn. Dải công suất tiêu chuẩn từ 25kN đến 200kN
| Model | 002 | 005 | 010 | 025 | 050 | 075 | 100 | 150 | 200 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Tải định mức (kN) | 2 | 5 | 10 | 25 | 50 | 75 | 100 | 150 | 200 | ||
| Đường kính trục vít (mm) | 14 | 22 | 25 | 30 | 40 | 50 | 55 | 60 | 65 | ||
| Đường kính gốc trục vít (mm) | 11 | 17.5 | 19.5 | 23.5 | 31.5 | 39.5 | 42.5 | 47.5 | 52.5 | ||
| Vít dẫn (mm) | 12 | 16 | 20 | 12 | 16 | 20 | 24 | 24 | 24 | ||
| Tỉ số giảm tốc | H | 6 | 6 | 6 | 7.67 | 7.67 | 7.67 | 7.67 | 7.67 | 7.67 | |
| L | 23 | 23 | 23 | 23 | 23 | 23 | |||||
| Khoảng di chuyển trên một vòng quay đầu vào | H | 2.00 | 2.66 | 3.33 | 1.56 | 2.09 | 2.61 | 3.13 | 3.13 | 3.13 | |
| L (mm/rev) | 0.52 | 0.70 | 0.87 | 1.04 | 1.04 | 1.04 | |||||
| Hiệu suất (%) | H | (30rpm) | 32 | 30 | 32 | 31 | 31 | 31 | 34 | 32 | 30 |
| (1800rpm) | 38 | 36 | 39 | 39 | 39 | 39 | 42 | 40 | 38 | ||
| L | (30rpm) | 20 | 20 | 20 | 23 | 21 | 20 | ||||
| (1800rpm) | 32 | 32 | 32 | 36 | 34 | 33 | |||||
| Tốc độ đầu vào tối đa (rpm) | 1800 | 1800 | 1800 | 1800 | 1800 | 1800 | 1800 | 1800 | 1800 | ||
| Hành trình tiêu chuẩn (mm) | Stroke 50-500 (interval 50), more than 500-1000 (interval 100) | ||||||||||
| Mô men trục vít (N･m) | 6.4 | 22.6 | 54.4 | 110 | 293 | 550 | 837 | 1320 | 1846 | ||
| Mô men không tải đầu vào (N･m) | 0.14 | 0.15 | 0.2 | 0.5 | 0.8 | 1.2 | 1.8 | 2.5 | 2.5 | ||
| Mô men khởi động đầu vào | H (N･m) | 2.4 | 8.1 | 18.3 | 22.7 | 61.2 | 115.6 | 167.1 | 264.6 | 367.5 | |
| L (N･m) | 13.0 | 35.2 | 67.0 | 92.8 | 148.1 | 205.2 | |||||
| Tải ngược chiều (kN) | 2 | 5 | 10 | 25 | 50 | 75 | 100 | 150 | 200 | ||
| Tải lúc dừng (kN) | 3 | 8 | 15 | 30 | 60 | 80 | 140 | 170 | 250 | ||
| Khối lượng (kg) | 2 | 2.5 | 3.5 | 20 | 25 | 35 | 55 | 65 | 80 | ||

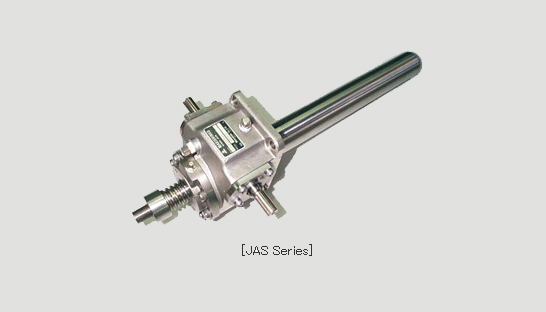

| Dòng vít nâng thép không gỉ JAS Series (vít hình thang) |
| Đặc tính/Model | 025 | 050 | 075 | 100 | ||
|---|---|---|---|---|---|---|
| Tải định mức (kN) | 25 | 50 | 75 | 100 | ||
| Đường kính trục vít (mm) | 30 | 40 | 50 | 55 | ||
| Đường kính gốc trục vít (mm) | 23．5 | 31．5 | 39．5 | 42．5 | ||
| Bước ren (mm) | 6 | 8 | 10 | 12 | ||
| Hệ số giảm tốc | H | 7．67 | 7．67 | 7．67 | 7．67 | |
| L | 23 | 23 | 23 | 23 | ||
| Khoảng dịch chuyển trên 1 vòng quay đầu vào | H (mm/rev) | 0．78 | 1．04 | 1．30 | 1．56 | |
| L (mm/rev) | 0．26 | 0．35 | 0．43 | 0．52 | ||
| Hiệu suất (%) | H | (30rpm) | 21 | 21 | 21 | 23 |
| (600rpm) | 25 | 25 | 25 | 27 | ||
| L | (30rpm) | 14 | 13 | 13 | 15 | |
| (600rpm) | 18 | 18 | 19 | 21 | ||
| Hành trình tiêu chuẩn (mm) | Stroke of 50 to 500 (50 mm intervals), 500 to 1000 (100 mm intervals) | |||||
| Mô men vít (N･m) | 85 | 230 | 425 | 635 | ||
| Mô men đầu vào không tải (N･m) | 0．5 | 0．8 | 1．2 | 1．8 | ||
| Mô men khởi động đầu vào | H (N･m) | 10．4 | 23．2 | 46．4 | 62．0 | |
| L (N･m) | 25．0 | 13．6 | 27．2 | 34．9 | ||
| Tải ngược chiều (kN) | 25 | 50 | 75 | 100 | ||
| Tải lúc dừng (kN) | 30 | 50 | 75 | 100 | ||
| Khối lượng (kg) | 20 | 25 | 35 | 55 | ||

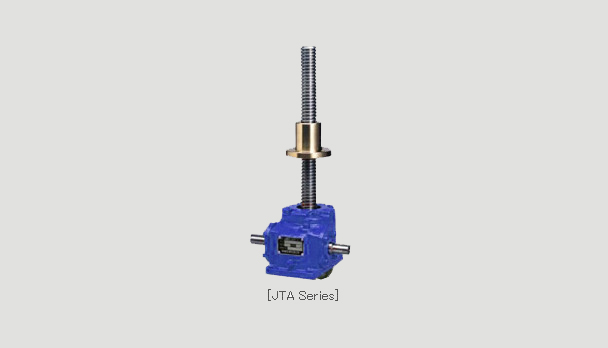

| Dòng vít nâng đai ốc di chuyển JTA Series (vít hình thang) |
Hoạt động của đai ốc di chuyển giảm thiểu không gian cần thiết để lắp đặt theo hướng trục.
