Loadcell unipulse unbf

LOADCELL UNIPULSE UNBF

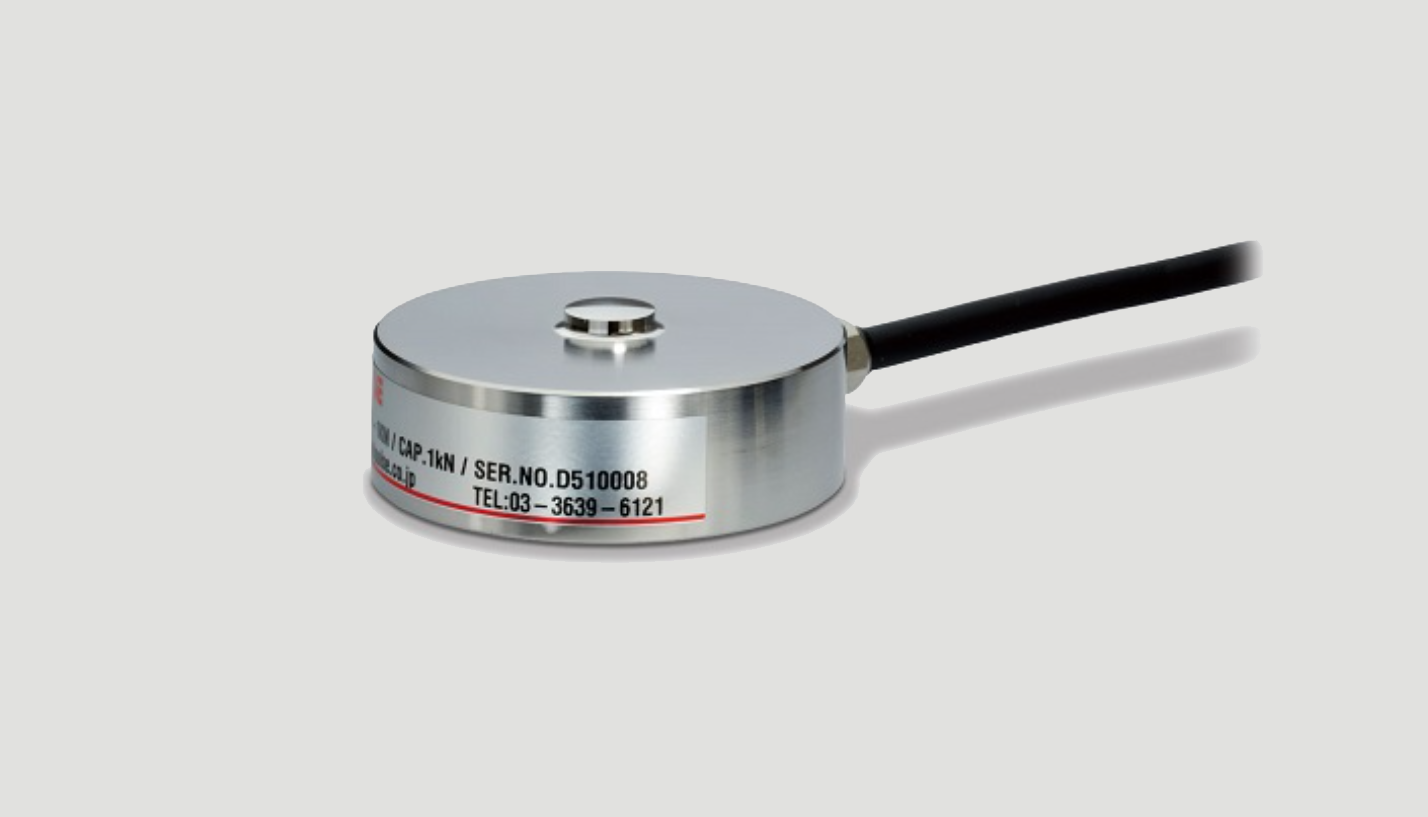

Compression type loadcell

Model: UNBF-300N, UNBF-500N, UNBF-1KN, UNBF-2KN, UNBF-3KN, UNBF-5KN, UNBF-10KN, UNBF-20KN, UNBF-30KN, UNBF-50KN, UNBF-100KN, UNBF-200KN, UNBF-300KN, UNBF-500KN

Technical Information

Model	UNBF-300N, UNBF-500N, UNBF-1KN, UNBF-2KN, UNBF-3KN, UNBF-5KN, UNBF-10KN, UNBF-20KN	UNBF-30KN, UNBF-50KN, UNBF-100KN, UNBF-200KN, UNBF-300KN, UNBF-500KN
Rated capacity	300, 500, 1k, 2k, 3k, 5k, 10k, 20k	30k, 50k, 100k, 200k, 300k, 500k	N
Rated output	2±0.5%		mV/V
Safe overload	150		%R.C.
Zero balance	±10		%R.O.
Non-linearity	0.2	0.35	%R.O.
Non-linearity	0.2	0.35	%R.O.
Repeatability	0.1	0.20	%R.O.
Compensated temperature range	-10 to +60		℃
Safe temperature range	-20 to +70		℃
Temperature effect on zero	0.1		%R.O./10℃
Temperature effect on span	0.1		%R.O./10℃
Input resistance	Approx.400		Ω
Output resistance	Approx.350		Ω
Recommended excitation voltage	10		V
Maximum excitation voltage	20		V
Insulation resistance (DC50V)	1000 or more		MΩ
Cable	φ6 4-conductor color　shield cable. Length 3m. End treatment 5-leads.	φ8 4-conductor color　shield cable. Length 3m. End treatment 5-leads.
Cable color code	＋EXC: Red＋SIG: White－EXC: Blue－SIG: BlackSHIELD: Yellow
Loadcell material	Stainless steel
Deflection at rated	300N：0.060500N：0.0401KN：0.0402KN：0.0353KN：0.0355KN：0.03510KN：0.05520KN：0.05030KN：0.13050KN：0.140100KN：0.160200KN：0.200300KN：0.250500KN：0.350		mm
Natural frequency	300N：2.8500N：3.61KN：5.42KN：7.83KN：9.35KN：1310KN：1620KN：2330KN：950KN：12100KN：17200KN：9.4300KN：8.9500KN：6.2		kHz
Weight	300N：0.4500N：0.41KN：0.42KN：0.43KN：0.45KN：0.410KN：0.420KN：0.430KN：1.850KN：1.8100KN：1.8200KN：4.4300KN：8.5500KN：13		kg
