Technical Information

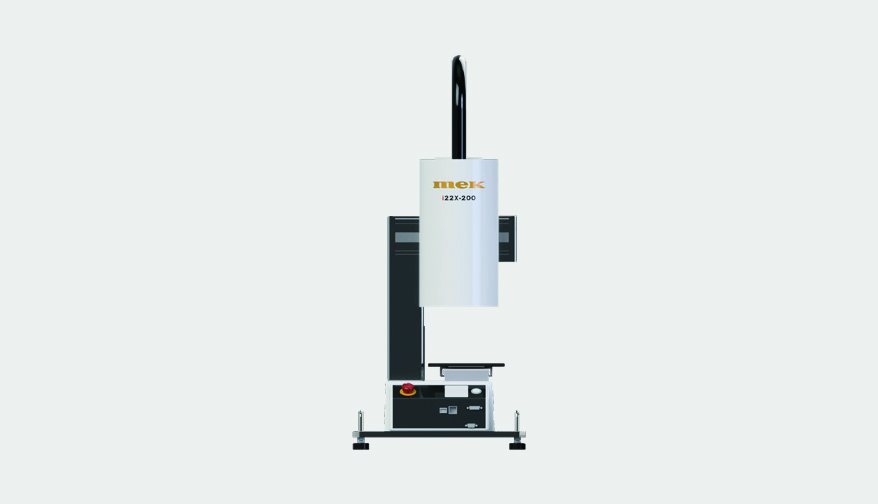

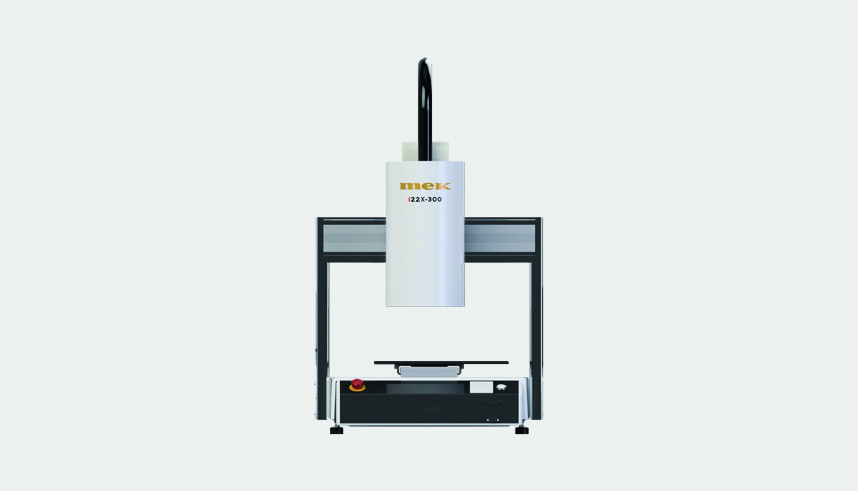

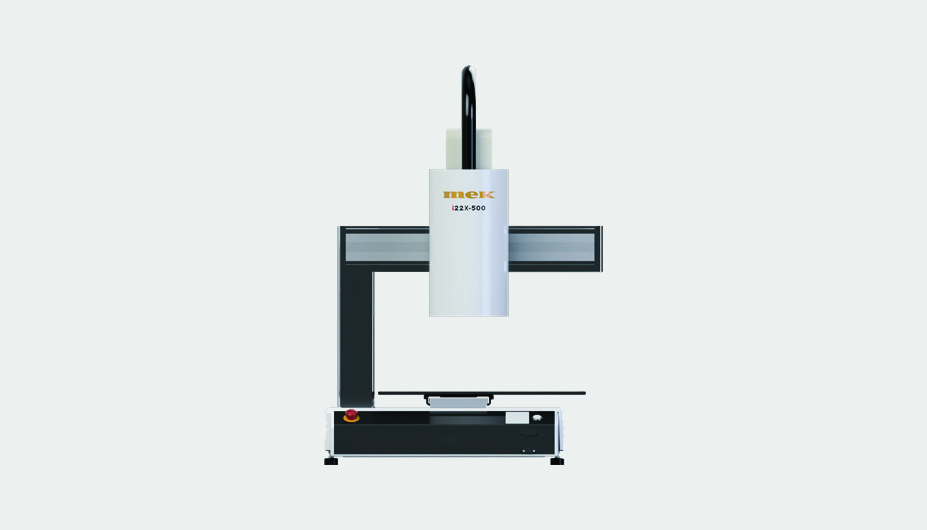

Model i22X-200 i22X-300 i22X-500
External Dimensions *1 W323 D387 H684mm W560 D535 H709mm W678 D731 H807mm
Device Weight 26kg 43kg 53kg
Controller Dimensions W300 D200 H150mm
Controller Weight 3kg
Unit/Controller Power Supply AC100V~120/AC200~240V(single phase) 50/60Hz
Electrical Consumption 350W
Applicable Workpiece Size W150 D200 H70mm W200 D300 H70mm (Tentative) W350 D500 H70mm (Tentative)
Maximum Portable Load 5kg 10kg 10kg
X & Y Axes Operating Range 200 ☓ 200mm 300 ☓ 320mm 510 ☓ 510mm
Z Axis Operating Range 50mm(0~ -50) 100mm(0~ -100) 150mm(0~ -150)
Maximum X & Y Axes Speed 700mm/sec 900mm/sec 900mm/sec
Maximum Z Axis Speed 250mm/sec 400mm/sec 400mm/sec
Drive Method 5 Phase Pulse Motor ☓ 3
Workpiece Fixing Method Outer Retainer Type (Universal Fixture)
Camera 5 Mega pixel top camera
Lens Telecentric Lens 15µm / Macro Lens 25µm
Lens WD*2 75mm / 187mm
Field-of-View Range 36 ☓ 30mm / 60 ☓ 50mm
Lighting DL Lighting (White+Side Red+DOAL)/ ML Lighting (RGB+DOAL)/ White Lighting
*Choose from among 3 types
Work Clearance DL Lighting 40mm / ML Lighting 30mm / White Lighting 40mm
Inspection Method Pattern Matching / Histogram / Color Matching
Inspection Items Missing Part・Color Difference・Missing Label・Wrong Part・Polarity・Bridge・Soldering Area・Foreign Object (Extra Part)・Text・Scratch・Stain・Barcode Reading
Work Environment Operating Environment Temperature: 15~30℃ / Relative Humidity: 20~90% (non condensing) / Maximum Altitude: 1,000m

*1 Movable duct included
*2 Distance in focus

  • Manufactured by Marantz Electronics, Ltd.
  • Specifications may be modified without prior notice to improve product quality.
